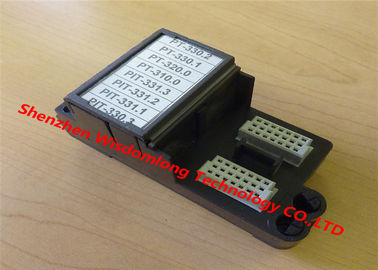

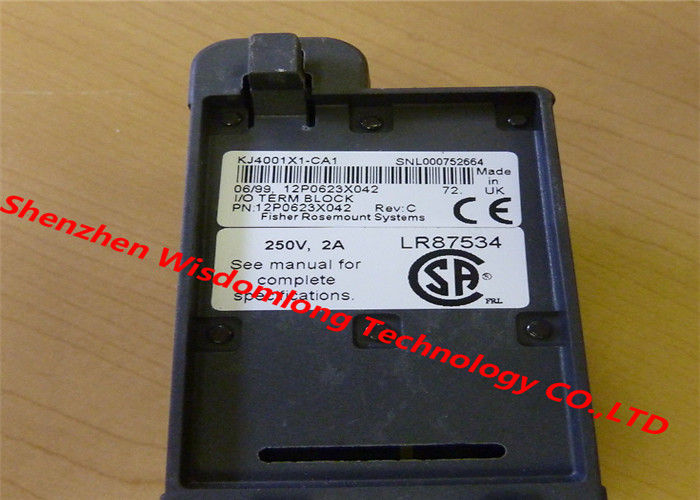

Bloc d'interface d'alimentation de bloc de jonction d'E/S Emerson KJ4001X1-CA1 2 24 VDC
KJ4001X1-CA1 Description
Le KJ4001X1-CA1 est un bloc de jonction d'E/S câblé sur le terrain et protégé par fusible, conçu exclusivement pour l'architecture de mise en tampon électronique (E/S CHARMS) du système de contrôle distribué (DCS) DeltaV™ d'Emerson. Il sert d'interface critique entre les modules d'E/S DeltaV et les capteurs/actionneurs de terrain, offrant une protection intégrée contre les surintensités, une terminaison de signal sécurisée et une compatibilité avec les zones dangereuses pour les circuits d'E/S numériques et discrets. Conçu pour les environnements de contrôle de processus industriels, il prend en charge les emplacements dangereux Zone 2 / Div. 2, permet le câblage direct sur le terrain et assure une intégrité de signal fiable tout en protégeant le système et les appareils de terrain contre les dommages dus aux courts-circuits et aux surcharges. Il n'est pas remplaçable à chaud et nécessite une mise hors tension pour l'installation/le retrait, sans composants internes réparables par l'utilisateur.
KJ4001X1-CA1 Caractéristiques principales
- Protection intégrée par fusible: Fusibles intégrés par canal pour la protection contre les surintensités/courts-circuits, éliminant les panneaux de fusibles externes et simplifiant le câblage.
- Certifié pour zones dangereuses: Homologué ATEX / IECEx / FM pour Zone 2, Div. 2 (II 3G Ex ec IIC Gc, T4), adapté aux installations pétrolières, gazières, chimiques et de raffinage.
- Compatibilité DeltaV CHARMS: S'accouple de manière transparente avec les modules d'E/S CHARM DeltaV, prenant en charge la terminaison de signal de terrain d'E/S numériques discrètes (DI/DO).
- Conception industrielle robuste: Protection IP20, résistant aux vibrations/chocs, classé pour les environnements industriels difficiles ISA-S71.04 Classe G3 (poussière élevée, gaz corrosifs).
- Câblage de terrain sécurisé: Connexions à bornes à vis pour un câblage de terrain fiable, prenant en charge les circuits de terrain 24 VDC jusqu'à 250 VAC / 60 VDC par canal.
- Montage compact sur rail DIN: Montage standard sur rail DIN de 35 mm pour une installation facile dans les armoires de contrôle, conception peu encombrante.
- Aucun étalonnage requis: Fonctionnement sans entretien, aucun réglage interne ni étalonnage nécessaire pour des performances fiables à long terme.
- Approbations de sécurité mondiales: Certifié CE, ATEX, IECEx, FM, CSA pour le déploiement industriel mondialEmerson.
KJ4001X1-CA1 Matériaux et applications
Matériaux
- Boîtier: Thermoplastique technique ignifuge et haute résistance (UL94 V-0), résistant aux chocs, résistant aux produits chimiques, classé IP20.
- Bornes: Bornes à vis en laiton nickelé, résistantes à la corrosion, rétention de fil sécurisée, adaptées au câblage de terrain solide/multibrin.
- Éléments de fusible: Fusibles rapides de qualité industrielle, classés pour la protection contre les surintensités par canal, adaptés aux classifications des modules d'E/S DeltaV.
- Circuits internes: PCB FR-4 haute température avec contacts plaqués or, protection ESD, stable dans les conditions industrielles EMI/EMC.
- Base de montage: Clip de rail DIN en plastique renforcé, verrouillage sécurisé sur rail DIN standard de 35 mm, résistant aux vibrations.
Applications typiques
- Pétrole et gaz: Raffineries, plateformes offshore, pipelines, stations de compression, boucles de surveillance de processus et d'arrêt de sécurité.
- Chimie et pétrochimie: Contrôle de réacteur, colonnes de distillation, surveillance de réservoirs de stockage, E/S discrètes en zone dangereuse.
- Production d'énergie: Centrales thermiques, centrales à cycle combiné, contrôle de chaudières, systèmes auxiliaires de turbines.
- Produits pharmaceutiques et agroalimentaires: Automatisation de salles blanches, contrôle de processus par lots, interverrouillages de manutention.
- Eau et eaux usées: Stations de pompage, contrôle de vannes, surveillance de niveau/débit, E/S discrètes connectées SCADA.
- Fabrication industrielle générale: Traitement des métaux, lignes d'emballage, manutention, interverrouillages de sécurité des machines.
KJ4001X1-CA1 Paramètres importants
| Paramètre |
Spécification |
| Numéro de pièce |
KJ4001X1-CA1 |
| Type de produit |
Bloc de jonction d'E/S DeltaV à fusible (Interface CHARMS) |
| Compatibilité système |
Système DCS DeltaV Emerson, sous-système d'E/S CHARM |
| Indice de protection |
IP20 (arrière/côté), avant ouvert pour le câblage |
| Classification des zones dangereuses |
ATEX : II 3G Ex ec IIC Gc T4 ; IECEx ; FM : Classe I Div 2 GP A,B,C,D |
| Type de fusible |
Fusibles rapides par canal contre les surintensités (intégrés) |
| Tension de terrain nominale |
Max 250 VAC, 60 VDC par canal |
| Courant de terrain nominal |
1 A par canal (protégé par fusible) |
| Montage |
Rail DIN standard de 35 mm |
| Température de fonctionnement |
0°C à +60°C |
| Température de stockage |
-40°C à +85°C |
| Humidité relative |
5–95 % HR (sans condensation) |
| Résistance aux vibrations |
1 mm crête à crête (2–13,2 Hz) ; 0,7 g (13,2–150 Hz) |
| Résistance aux chocs |
Onde demi-sinusoïdale de 10 g, durée de 11 ms |
| Classe environnementale |
ISA-S71.04-1985 Classe G3 (industriel sévère) |
| Bornes de câblage |
Type à vis, adapté aux fils 24–12 AWG |
| Dimensions (L×H×P) |
Environ 51 × 76 × 51 mm (2,0 × 3,0 × 2,0 pouces) |
| Poids |
Environ 0,1 kg (0,22 lb) |
| Remplaçable à chaud |
Non (mise hors tension requise pour l'installation/le retrait) |
| Certifications |
CE, ATEX, IECEx, FM, CSA, RoHS |
| Maintenance |
Aucune pièce réparable par l'utilisateur, aucun étalonnage requis |
