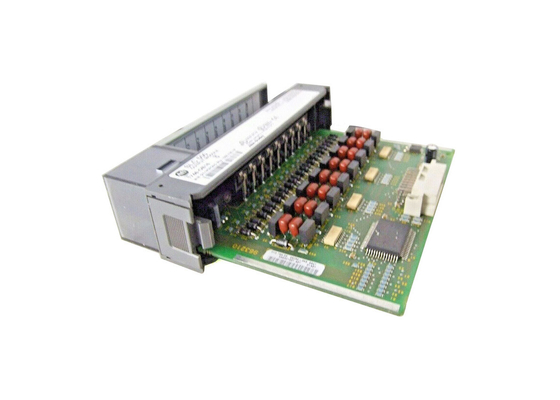

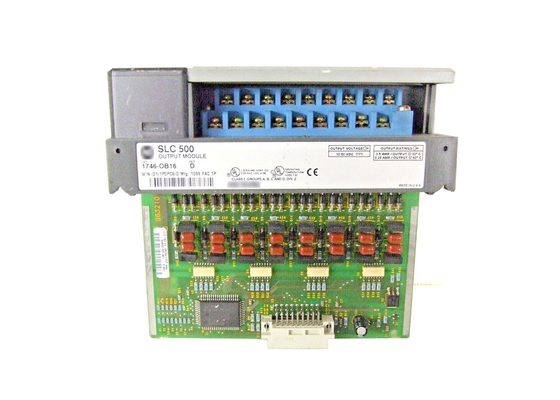

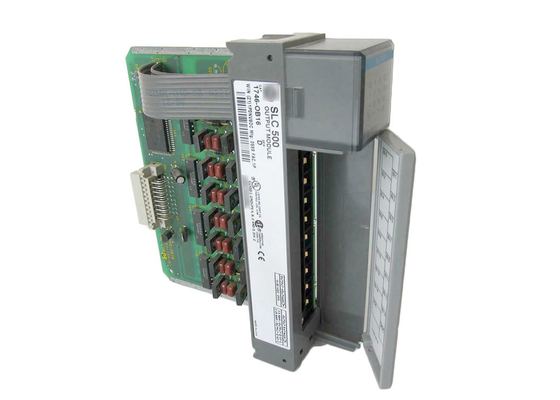

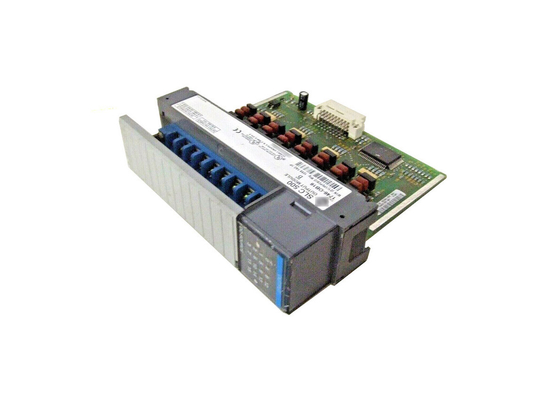

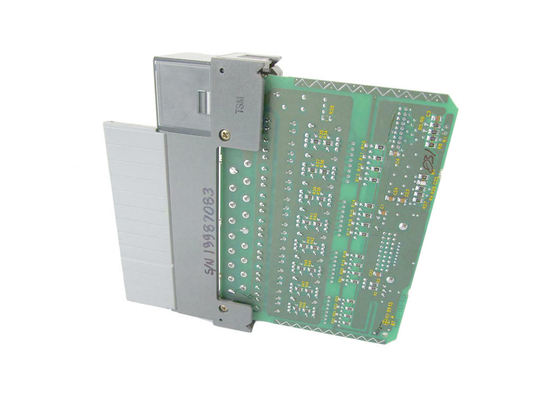

AB 1746-OB16, module de sortie discret de C.C SLC500, 10-30VDC

AB 1746-OB16 est un module de sortie discret qui est compatible avec pour l'usage avec la famille de produits SLC500. Ce module comporte seize (canaux de sortie 16) 24VDC qui est utilisé pour activer les dispositifs électriques pour mettre en application le contrôle manuel et automatique du processus ou des machines.

Le 1746-OB16P est un module simple de fente qui s'adapte à n'importe quelle fente de châssis SLC500 excepté le module extrême gauche qui est réservé pour le processeur ou le module de communication. Le 1746-OB16P a une aspiration actuelle de carte mère de 0,250 A à 5VDC et de 0 A à 24VDC. Il a un courant de fuite d'état de 1 courant de mA et de charge de 1 mA. Le canal d'Eacu a un courant continu) 1,5 du °C d'A @ 30 (86 °C de °F) 1,0 A @ 60 (°F) 140 et courant continu par module de 6,4 A @ 0… °C 60 (°F) 32… 140.

Le 1746-OB16P fait pas groupement d'un résultat ou isolement individuel de canal. Il vient avec un seul groupe, compsed des seize (16) canaux entiers. Chaque canal a DESSUS un retard de signal de 0,1 Mme et le retard de signal de Mme 1,0 avec la chute de tension de Sur-état de 1.0V à 1,0 A avec le courant de montée subite par point de 4,0 A à Mme 10 et le courant de montée subite par module de 32,0 A à Mme 10.

Le 1746-OB16P peut être installé dans le châssis local, le long du processeur ou de l'acte à une station distribuée d'entrée-sortie, le long d'un adaptateur de communication. Il est configuré utilisant le logiciel de programmation de RSLogix 500 où des registres internes peuvent être accédés utilisant l'action de logiciel d'entrave et de baisse.

Le module de sortie de C.C de 1746-OB16 SLC 500 Digital par AB est un module de C.C avec seize sorties de C.C 24V et il est logé dans n'importe quelle fente libre dans le châssis 1746 d'entrée-sortie. Il a 16 points de sortie et une estimation électrique de carte mère de 0.280A à 5 volts de C.C et un de 0A à C.C 24V. Le 1746-OB16 a un temps de retard maximum charge-dépendant de signal de 1ms pour et 0.1ms pour DESSUS et une perte actuelle maximum de 1mA dans son état. Dans son DESSUS état, il a une perte de tension de 1,2 volts à 0.50A et la charge minimum que chaque point peut porter est 1mA.
Le 1746-OB16 a un courant d'entrée nominal de 0.5A à 30 degrés de Celsius et 0,25 A à 60 degrés de Celsius pour chaque point et lui de sortie ont un courant d'entrée brut de 8A à 30 degrés de Celsius et 4A à 60 degrés de Celsius par module. Il a également une pointe de courant de 3A pour 10ms se reproduisant chaque 1s à 30 degrés de Celsius et 2s à 60 degrés de Celsius (140 degrés de Fahrenheit). Le 1746-OB16 fournit l'isolement de tension entre la carte mère et les sorties a examiné à 1500 volts à C.A. et elle a une dissipation thermique totale de 7,6 watts. Elle a un UL-A196, CSA, et la classe de C-UL I, estimations dangereuses d'environnement de la Division 2, et lui est CSA et UL-certifié. Si opérationnel, le 1746-OB16 a une température ambiante fonctionnante de 0 à 60 degrés de Celsius (32 à 140 degrés de Fahrenheit) à l'humidité sans condensation de 5 à de 95% entourant et il est conçu pour résister à un choc 30G opérationnel et à une vibration 2.5G opérationnelle à 57 à 200 Hertz.
