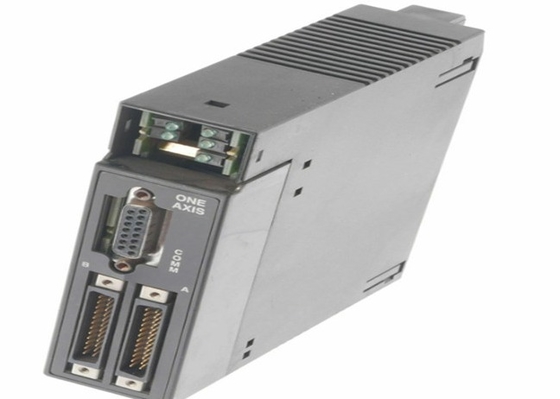

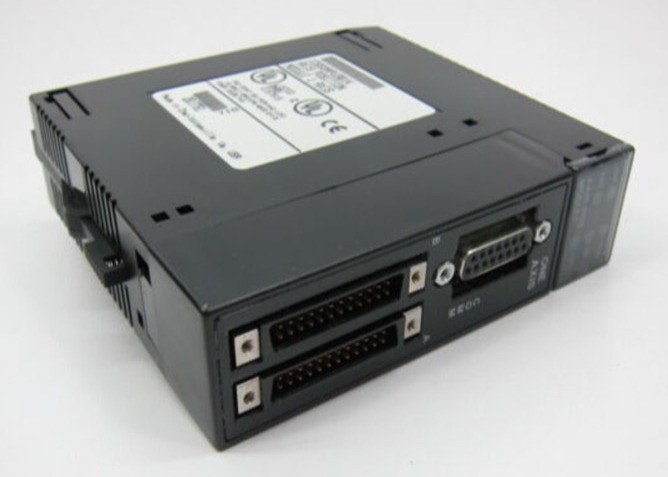

GE FANUC IC693APU301 Module à un axe à 25 broches servo à 24 broches haute densité à 25 broches type D

Le système de réglage de la fréquence de l'axe de commande doit être conforme à la réglementation de l'axe de commande.

Spécifications techniques pour IC693APU301

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc (ancienne); Emerson Automation (actuelle)
Numéro de pièce IC693APU301
Série Série 90-30
Description du produit Module de positionnement de l'axe (APM)
Description du produit Module de positionnement des axes
Numéro des axes 1
Nombre d'axes supportés (1)
Mise à jour de la boucle de servo 1 milliseconde
Ports de communication Un (1) module d'axe; connexion servo à 25 broches
Mode de fonctionnement: mode standard; mode de suivi

Indicateurs LED du module EN1, EN2, STST, OK et CFG
Type de connecteur 24 broches Haute densité, 25 broches Type D
Largeur de la fente Fente unique
Compliance série 90-30 CPL
Un processeur compatible avec un processeur 311, un processeur 313, un processeur 323, un processeur 331 et supérieur
Statut du cycle de vie du produit* Arrêté/obsolète
Nombre de modules autorisés CPU 311, CPU 313 et CPU 323: trois (3) modules APM CPU 331 et plus: huit (8) modules APM
Nombre de modules par plaque de base: trois (3)
Les câbles compatibles sont les suivants: IC693CBL311 (10 pieds/3 mètres); IC693CBL319 (3 pieds/1 mètre);IC693CBL317 (10 pieds/3 mètres) avec une queue de porc à écran externe de 8 ̊ et IC693CBL320 (3 pieds/1 mètre) avec une queue de porc à écran externe de 8 ̊
Le cycle de vie du produit interrompu

À propos de IC693APU301

L'IC693APU301 est un module de positionnement d'axe (APM) de la série 90-30 de contrôleurs logiques programmables (PLC) qui est anciennement produit par GE Fanuc Automation,actuellement sous Emerson AutomationCe module est livré avec un contrôle à axe unique pour la mise en œuvre du contrôle de mouvement et de position des servo-moteurs et est configurable pour le mode standard et le mode suiveur.

L'IC693APU301 lorsqu'il est configuré en mode standard, ce module APM combine la logique PLC et la commande de mouvement haute performance de l'IC693APU301 pour créer un seul système intégré.Il prend également en charge le mode de suivi dans lequel l'APU fournit un engrenage électronique haute performance pour les applications continue maître et esclave.

Ce module est livré avec un (1) connecteur d'axe D à 9 broches et un (1) port haute densité pour les connexions APM. Il dispose également d'indicateurs d'état LED tels que les LED EN1, EN2, STST, OK et CFG.Ce module est compatible pour une utilisation avec une variété de processeurs tels que CPU 311, CPU 313 et CPU 323 dans lesquels jusqu'à trois (3) modules APM peuvent être installés.jusqu'à huit (8) modules APM peuvent être installés avec un maximum de trois (3) instances de module APM par plaque de base.

Les programmes de mouvement peuvent être développés à l'aide du logiciel Motion Programmer et configurés à l'aide du logiciel VersaPro version 1.1 ou ultérieure ou du logiciel logique-développeur PLC.Une variété de câbles de communication peuvent être utilisés avec le module IC693APU301 et sont de différentes longueursCes câbles comprennent IC693CBL311 (10 pieds/3 mètres); IC693CBL319 (3 pieds/1 mètre);IC693CBL317 (10 pieds/3 mètres) avec une queue de porc de 8 ′′ à bouclier externe et C693CBL320 (3 pieds/1 mètre) avec une queue de porc de 8 ′′ à bouclier externe.

Le module de positionnement de l'axe GE Fanuc IC693APU301 ou APM est un module de contrôle de mouvement à un axe qui est fabriqué pour les PLC de la série 90-30 ou les contrôleurs logiques programmables.Il est facile à utiliser et il s'agit d'un module entièrement programmable qui permet aux utilisateurs d'intégrer un contrôle haute performance dans leurs systèmes PLCLe module de positionnement de l'axe IC693APU301 peut être réglé pour fonctionner en mode suiveur ou en mode standard.Lorsque ce module est utilisé avec les PLC de la série 90-30,Cette APM contrôle le mouvement de l'axe tandis que le PLC auquel elle est connectée transfère automatiquement des données entre les tables PLC et l'APM.

Le module de positionnement de l'axe IC693APU301 peut être installé dans n'importe quel processeur de la série 90-30 ou plaque de base d'expansion.d'une largeur n'excédant pas 10 mmUn maximum de 10 programmes de mouvement peuvent être générés et stockés dans le logiciel de programmation de mouvement APM.Il a un connecteur à haute densité qui contient une connexion pour l'axe 1 et un autre connecteur pour les connexions à usage généralCes connecteurs à haute densité sont connectés au lecteur à l'aide de câbles courts qui ont des connecteurs I/O à 24 broches.Cet APM contient une logique qui compare la position réelle de l'axe avec la position programmée ou commandée. Le module de positionnement de l'axe IC693APU301 offre une interface en temps réel entre le PLC et un axe servo-contrôlé.,la résolution simplifiée des problèmes et des capacités d'entrée efficaces à usage général.
