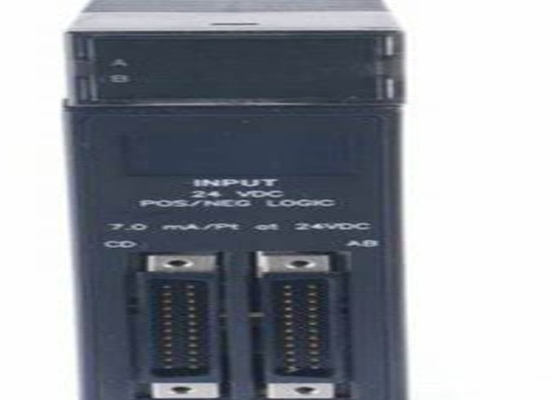

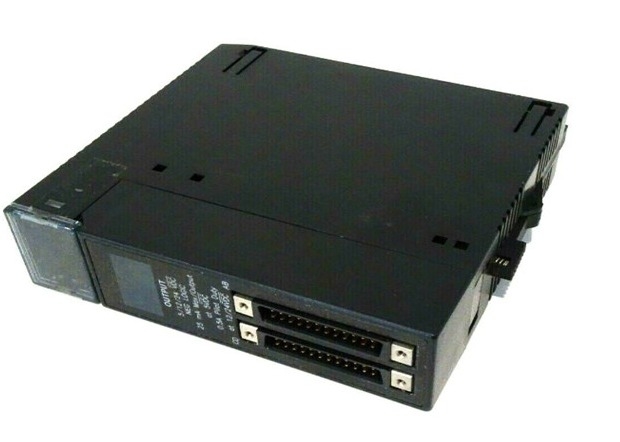

Le module Ge Fanuc IC693MDL752 est un Ge Fanuc à 6 points tout neuf dans une boîte

Le module GE FANUC IC693MDL752 est un module GE FANUC à 6 points d'entrée/sortie

Spécifications techniques pour IC693MDL752

Marque GE Fanuc
Série Série 90-30
Fabricant GE Fanuc; Emerson Automation (actuel)
Numéro de pièce IC693MDL752
Série Série 90-30
Type de produit E/S numérique
Description du produit Module de sortie discrète
Nombre de canaux trente-deux (32)
Compatibilité avec les PLC GE Fanuc 90-30
Points de sortie 32
Nombre de groupes de sortie Quatre (4)
Groupe de production 4
Channels par groupe Huit (8)
Mode de sortie TTL, mode 12 / 24 Volts en courant continu

Isolement: 1500 volts entre le côté du champ et le côté logique; 250 volts entre les groupes
Indicateurs LED Oui
La tension de sortie est comprise entre 10,2 et 28,8 VDC (mode 12/24 VDC); entre 4,74 et 5,25 VDC (mode TTL)
Connexion de sortie 2 connecteurs à 24 broches
La tension nominale de sortie est de 12 à 24 VDC (mode 12 à 24 VDC); 5 VDC (mode TTL)
Statut du cycle de vie du produit* Arrêté/obsolète
courant de sortie 12/24 VDC Mode: 0,5 ampère par point; 4 ampères par module; 3 ampères par broche commune de groupe 5 VDC (Mode TTL): 0,25 mA
Courant d'entrée maximal 4,6 A pendant 20 ms
la consommation de courant est de 260 mA (maximum) à partir d'un bus de 5 volts sur le plan arrière; (13 mA + 3 mA/point ON + 4,7 mA/LED); 12 mA (maximum) per group from user supply @ 5VDC and all eight outputs in group ON 25 mA (maximum) per group from user supply @ 12 VDC and all eight outputs in group ON 44 mA (maximum) per group from user supply @ 24 VDC and all eight outputs in group ON
Temps de réponse maximal 0,5 ms
Temps de réponse hors tension, maximum 0,5 ms
Voltage de sortie baisse de 0,3 volt, maximum
Fuite hors état 1 mA maximum

À propos de IC693MDL752

L'IC693MDL752 est un module de sortie discrète à double mode de la famille de produits de contrôleurs logiques programmables (PLC) de la série 90-30.récemment acquis par Emerson AutomationCe module prend en charge le mode 12/24 VDC et le mode 5VDC TTL, le module de sortie logique négative.Il dispose de trente-deux (32) sorties de points en groupes de quatre (4) avec chaque groupe ayant huit (8) canaux de sortie chacunEn fonction du mode de fonctionnement du module, le courant de sortie par point varie.4 ampères par groupe, et 3 ampères maximum par broche commune tandis que lorsqu'il est configuré pour fonctionner en mode TTL, chaque canal de sortie a un courant de sortie nominal de 0,25 mA.la tension de sortie varie en fonction du mode sélectionné. En mode 12/24 VDC, la plage de tension de sortie est de 10,2 à 28,8 VDC avec une sortie nominale de 24 VDC. Pour le mode TTL, la plage de tension de sortie est de 4,75 VDC à 5,25 VDC avec une sortie nominale de 5 VDC.Chaque groupe de sortie est configurable indépendamment pour fonctionner en mode 12/24 VDC ou TTL, ce qui offre une flexibilité opérationnelle.Ce module a une isolation nominale de 1500 volts entre le côté du champ et le côté logique et 250 volts entre les groupes.Deux (2) méthodes sont recommandées lors du câblage des dispositifs de sortie à ce module en particulier, la méthode directe avec l'utilisation de câbles IC693CBL327 et IC693CBL328, dont une extrémité est un connecteur préassemblé tandis que l'autre extrémité du câble est un câble volant.Une autre méthode prise en charge est la méthode TBQC utilisant un bloc terminal de connexion rapide.

L'IC693MDL752 est un module de sortie logique négative TTL de 5 à 24 volts CC pour les PLC de la série 90-30 de GE Fanuc.Le module de sortie logique négative IC693MDL752 fournit 32 sorties discrètes disposées en 4 groupes isolés les uns des autresChaque groupe de 4 sorties a son propre point commun. Les sorties sur le module sont des sorties de type plongeant ou des sorties logiques négatives pour lesquelles l'état ON correspond à un état de sortie faible actif.Le module de sortie logique négative IC693MDL752 a 2 modes de fonctionnementDans le mode TTL, les sorties du module peuvent basculer les charges à travers 5 Volts DC tension et ils peuvent couler un courant de pointe de 25 milliampères par point.les sorties du module peuvent basculer les charges sur 12 à 24 Volts DC et ils peuvent couler un courant de pointe de 0.5 ampères par point.

Chaque groupe de sorties du module de sortie logique négative IC693MDL752 peut être utilisé dans le mode de fonctionnement requis pour une application particulière.Lors de l'utilisation de différents groupes dans différents modes de fonctionnement, les effets du bruit électrique doivent être pris en considération.L'isolation du plan arrière entre le côté logique et le côté du champ est assurée par des optocoupleursLes indicateurs LED du module de sortie logique négative IC693MDL752 fournissent des mises à jour d'état pour les points de sortie. Le module de sortie logique négative IC693MDL752 utilise 32 bits de données de sortie discrètes.Les connexions du module de sortie logique négative IC693MDL752 aux circuits de sortie sont effectuées via 2 connecteurs mâles à 24 broches montés sur le côté avant du module d'E/SLe courant de sortie maximal en mode TTL et en mode 12/24 volts est de 25 milliampères et 0,5 ampères par point, respectivement.
