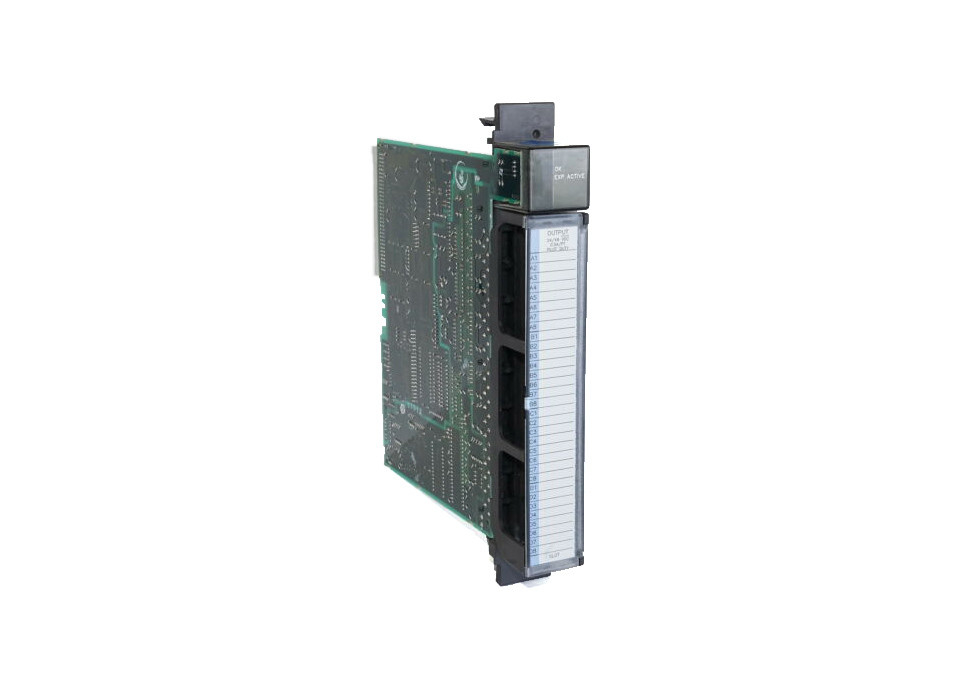

GE Fanuc IC697MDL752, module de la série 90-70, 32 points de sortie

Ge Fanuc IC697MDL752, module série 90-70, 32 points de sortie

Description du produit

Le module IC697MDL752 de la série GE Fanuc 90-70 est un module à 32 points qui délivre 12 volts et 0,5 ampère de courant.Ce module fournit un niveau élevé de courant d'appel, ce qui rend l'IC697MDL752 idéal pour un large éventail de charges, telles que les démarreurs de moteur et les solénoïdes.Pour trouver l'état ON-OFF de chaque point du circuit, localisez les indicateurs LED sur le dessus du module.Afin d'assurer un alignement correct avec des modules similaires sur le terrain, le module est correctement claveté.Ce module IC697MDL752 est configuré à l'aide de MS-DOS ou d'un logiciel de programmation fonctionnant sous Windows NT ou Windows 95. Cela se fait généralement via le protocole TCP/IP via un câble Ethernet ou un port SNP.La configuration de programmation est téléchargée et installée sur l'appareil de programmation.Cela se fait à l'aide d'un appareil tel qu'un ordinateur personnel, IBM XT, PS/2 ou AT.

Le module de sortie 12 volts IC697MDL752 est compatible avec de nombreux appareils tels que les démarreurs de moteur, les solénoïdes et les indicateurs.Il est divisé en 4 groupes, chacun ayant 8 modules.En raison de la dissipation thermique du module, le courant le plus élevé pour chacun des 4 groupes a une limite de 2 ampères.

Chaque module de sortie peut délivrer un courant de pointe supérieur à son courant nominal de durée de vie.Cette capacité dépend du courant nominal de l'appareil et de la durée pendant laquelle l'appareil est sous tension.Le module de sortie IC697MDL752 est livré sans fusible.Cependant, si nécessaire, un fusible ¾ Amp 250 V est installé pour des raisons de sécurité.

Le module de sortie est livré avec une clé mécanique qui fournit un mécanisme infaillible.Cela garantit que le module est correctement positionné et empêche les modules d'être remplacés par inadvertance dans un emplacement pour un type de module différent.Chaque module est livré avec une clé à cet effet.

Lors de l'installation ou du retrait des borniers, il est fortement recommandé de couper l'alimentation.Une fois l'alimentation coupée, la porte à charnières peut être ouverte pour accéder au vérin à vis, qui fixe fermement le bornier en place.

Le bornier est conçu pour accepter des tailles de fil allant de AWG 0,36 mm2 à AWG 2,1 mm2.Il est crucial de noter qu'un diamètre d'isolation maximal de 0,135 pouce ne doit pas être dépassé lorsqu'il s'agit d'un fil de 2,1 mm2 pour le câblage de tous les points.Pour une connexion correcte, deux fils peuvent être terminés sur n'importe quelle borne à condition qu'ils soient de la même taille.Le bornier est conçu pour accueillir un maximum de 40 fils de 2,1 mm2.S'ils sont utilisés, ils doivent être placés à au moins 8 pouces de l'extrémité de la terminaison.Cela crée suffisamment d'espace pour que la porte battante se ferme facilement.

Une fois toutes les connexions effectuées sur les modules de câbles, il est recommandé que les attaches de câble s'enroulent étroitement autour des faisceaux de câbles.Lors de la manipulation de faisceaux de câbles plus grands, des attaches de câble supplémentaires sont recommandées.Un circuit d'étiquette de porte est inclus avec chaque module pour afficher les informations de câblage.Si l'étiquette est difficile à insérer dans la porte à charnières, vous pouvez plier le bord rainuré avant l'insertion.

Une fois le câblage terminé, assurez-vous que le bornier est fixé au rack.Ceci est réalisé en insérant la sangle de la carte dans les petites fentes de la grille de guidage de la carte inférieure sur le rack.La barrette identifie également le bornier avec son emplacement de fente d'accouplement précis.Pour une ventilation suffisante, laissez un dégagement de 6 pouces au-dessus et au-dessous du gril.

Spécifications techniques

Informations techniques

Spécsijecuntjesurs
