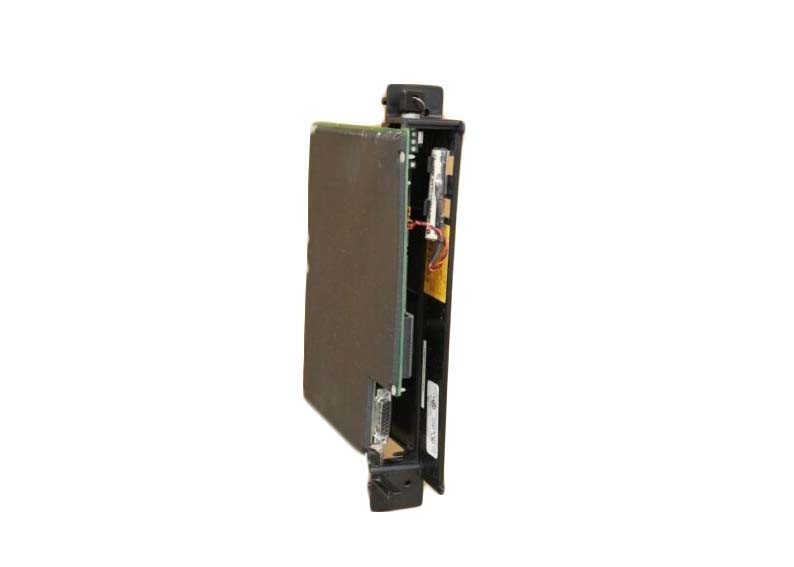

GE FANUC IC697CPM915, 32 mégahertz, d'à 32 bits, unité centrale de traitement de virgule flottante

GE FANUC IC697CPM915, 32 MHz, 32 bits, unité centrale de traitement en virgule flottante

Description du produit

L'IC697CPM915 est une unité de traitement centrale à point flottant 32 MHz, 32 bits, de la série 90-70 fabriquée par GE Fanuc.Ce processeur est programmé par le logiciel MS-DOS ou Windows pour contrôler les machinesIl communique avec les modules d'E/S et d'options intelligentes via un backplane monté sur rack.1 Mo de mémoire de même slot alimentée par batterieL'IC697CPM915 prend en charge les calculs en virgule flottante et fonctionne à 0,4 microsecondes par fonction booléenne.

Une variété de modules optionnels sont pris en charge, y compris tous les modules d'interface LAN IC697, un certain nombre de modules de coprocesseur, les contrôleurs de bus IC660/661 et les modules d'E/S discrets/analogaux de la famille IC697.IC697CPM915 stocke le firmware du système d'exploitation via la mémoire flash; cependant, le stockage du programme utilisateur n'est pas pris en charge par ce module.Les mises à jour du micrologiciel sont effectuées en connectant un PC compatible au port série et en exécutant le logiciel de chargement fourni.

Ce module peut être commandé par l'interrupteur RUN/STOP à trois positions ou par un programmeur connecté à distance et le logiciel correspondant.Les données de programme/configuration sont verrouillées par mot de passe ou manuellement à l'aide du commutateurSi la clé est “protect”, les données ne peuvent être ajustées que par un programmeur relié parallèlement au BTM (module émetteur de bus).IC697CPM915 doit être correctement installé en utilisant le manuel fourni.. La batterie peut être connectée à l'un ou l'autre connecteur. L'interrupteur de basculement doit être en position STOP et l'interrupteur de clé en position OFF de protection de la mémoire.Ensuite, le module peut être installé dans la fente 1 et l'alimentation initiée.

Spécifications techniques

Les informations techniques

À propos de IC697CPM915

Le module GE Fanuc IC697CPM915 est un module CPU programmable à fente unique.Le module IC697CPM915 peut être configuré à l'aide d'un logiciel basé sur Windows ou MS-DOS pour le contrôle des systèmes de manutention de matériauxLa programmation du processeur est effectuée via Ethernet ou via le port SNP. Les connexions de programmeur via Ethernet nécessitent l'installation d'un module Ethernet en option..Le module IC697CPM915 communique avec les modules optionnels et avec les entrées/sorties sur le fond de rack en utilisant le format standard VME C.1.Les produits de base doivent être soumis à des conditions spécifiques.Le module IC697CPM915 ne doit être installé que dans la fente 1 du rack.Le fonctionnement du module IC697CPM915 est contrôlé soit par l'interrupteur RUN/STOP, soit à distance par un programmeur connecté au port série RS-422/RS-485 du module CPU..

Quatre LED vertes sont fournies sur le module de processeur IC697CPM915 pour afficher l'état du processeur.La mémoire utilisateur du module est de 1 mégaoctet.Une batterie au lithium installée sur le module fournit une sauvegarde de la batterie pour les données stockées dans la mémoire de l'utilisateur.La mémoire flash est utilisée pour le stockage du firmware du systèmeLe module IC697CPM915 est conçu pour être utilisé avec les systèmes PLC de la série GE Fanuc 60-70. La consommation actuelle du module IC697CPM915 est de 2,8 Ampères (nominaux) du bus CC de 5 Volts.Les modules optionnels disponibles incluent tous les modules LAN IC697, de nombreux modules de coprocesseur et des contrôleurs de bus pour les modules d'entrée/sortie analogiques et discrets IC660, IC661 et IC697.
