Description de produit

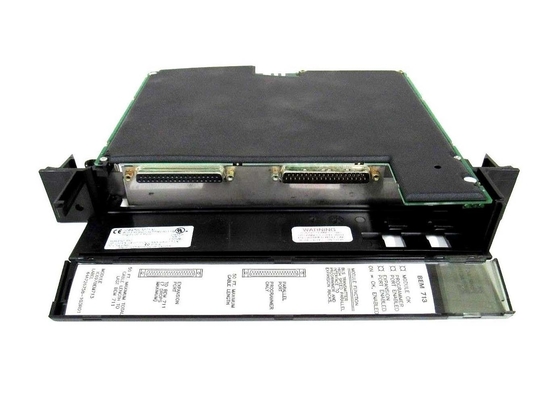

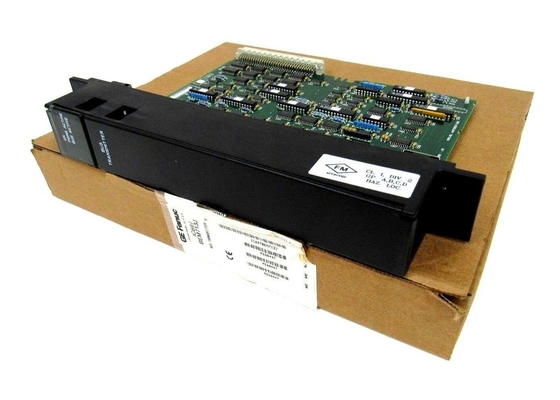

L'IC697BEM713 est un module d'émetteur d'autobus (BTM) de la série 90-70 construit par GE Fanuc. Le module IC697BEM713 permet l'expansion du support principal d'unité centrale de traitement quand le système exige les modules supplémentaires (jusqu'à sept supports supplémentaires de PLC IC697). La fonction de programmation de parallèle de haute performance est une caractéristique importante. En plus, ce BTM est facile à configurer et n'exige pas l'utilisation des interrupteurs à positions multiples.

Le module IC697BEM713 réside dans une fente simple et a deux connecteurs, un connecteur supérieur pour attacher au dispositif de programmation et un connecteur inférieur, qui est pour une disposition connectée en série par l'intermédiaire de BRMs aux supports d'expansion. Le module d'émetteur d'autobus devrait être configuré utilisant la fonction de programmation de configuration logiciel de MS-DOS ou de Windows.

Alerte du statut LED (3) l'utilisateur aux questions avec le port et/ou le module. L'OK LED de MODULE supérieur montrera DESSUS quand le logiciel d'unité centrale de traitement accomplit la configuration de BTM et a voté chaque support d'expansion de système. Il émettra OUTRE DE quand ou si ces conditions ne sont pas remplies. Le programmeur moyen Port Enabled LED peut clignoter ou montrer DESSUS pour indiquer le programmeur et le PLC communiquent. Elle émettra OUTRE DE quand ils ne communiquent pas. L'expansion inférieure LED permise gauche indique le statut de l'autobus d'expansion. Cette LED peut clignoter DESSUS quand le BTM communique avec les modules de récepteur d'autobus ou s'ils ne sont pas.

En installant l'IC697BEM713, l'utilisateur devrait avoir le manuel approprié de contrôleur de programmeur pour la référence. La puissance doit être avant de commencer. Une fois que le module est installé dans le support principal d'unité centrale de traitement, la puissance peut être avérée. Il est important de noter, cependant, que le module ne peut pas être installé dans la fente 1. Il doit être installé à la droite de tous les modules de source de l'interruption IC697.

Au sujet d'IC697BEM713

Le module de GE Fanuc IC697BEM713 est un module d'émetteur d'autobus de la série 90-70. Il permet des expansions du support principal quand des modules supplémentaires sont exigés dans le système. Le module IC697BEM713 tient compte de l'expansion aux sept supports supplémentaires d'un PLC IC697. Le module IC697BEM713 fournit également une interface parallèle qui peut être employée par un dispositif de programmation. Le module IC697BEM713 occupe une fente dans le support. Il y a 2 connecteurs sur le module IC697BEM713 : le connecteur sur le dessus est donné pour se connecter par interface à un dispositif de programmation et le connecteur sur le fond tient compte de la configuration de guirlande aux supports d'expansion par des modules de récepteur d'autobus. Les modules IC697BEM713 exige 5 volts de tension CC de la carte mère de système et elle dessine 1,4 ampères du courant.

Les caractéristiques pour l'interface de programmeur incluent un débit de 500 kilo-octets par seconde et d'une longueur de câble soutenue maximum de 50 pieds. Les caractéristiques pour l'interface d'expansion incluent également débit 500 un kilo-octet-par-deuxième et une longueur de câble maximum de 50 pieds. Le module IC697BEM713 peut être installé dans n'importe quelle fente dans le support principal excepté dans la fente 1 qui est réservée pour l'unité centrale de traitement. Le courant de support devrait être coupé avant l'installation de module et il peut être allumé après que le module soit installé dans le support. Trois LED vertes sont données sur le module pour montrer les informations d'état. La LED le plus élevé s'allume quand le logiciel d'unité centrale de traitement accomplit la configuration du cycle initial du module IC697BEM713 et a voté tous les supports d'expansion dans le système. Le fond affichage à LED le statut de l'autobus d'expansion. La LED moyenne est allumée ou clignotant quand le PLC et le programmeur communiquent.
