| Marque: | GE Fanuc | Modèle: | IC697ALG320 |
|---|---|---|---|
| Série: | Série 90-30 | Type de produit: | Module de sortie analogique |
| No. de sorties: | 4 sorties | Chaîne de sortie de tension: | -10 à +10 volts |
| Gamme de sortie actuelle: | 0 à 22,2 milliampères | Taux de conversion: | Mme 2 |
| Résolution: | 16 bits avec le monotonicity mordu par 14 | Garantie: | 1 an |
| Surligner: | module de sortie de logique négative de C.C 24v,Module servo de PLCs Digital,5V C.C Digital je module d'O |
||

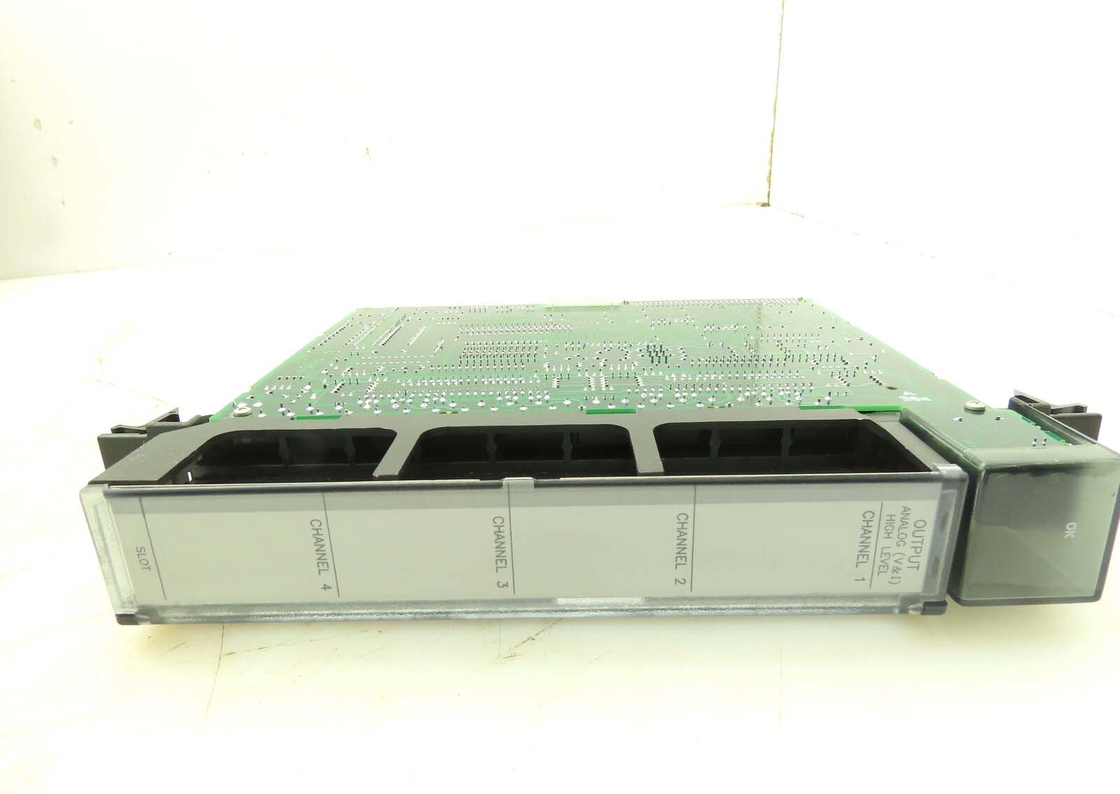

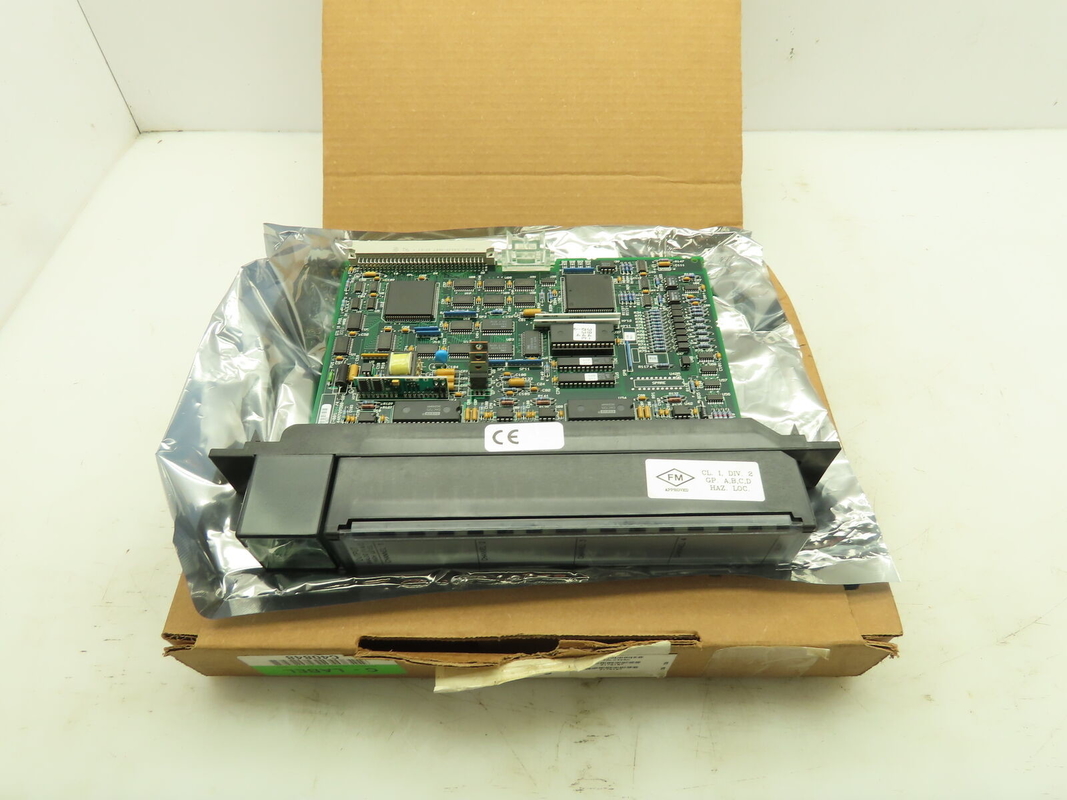

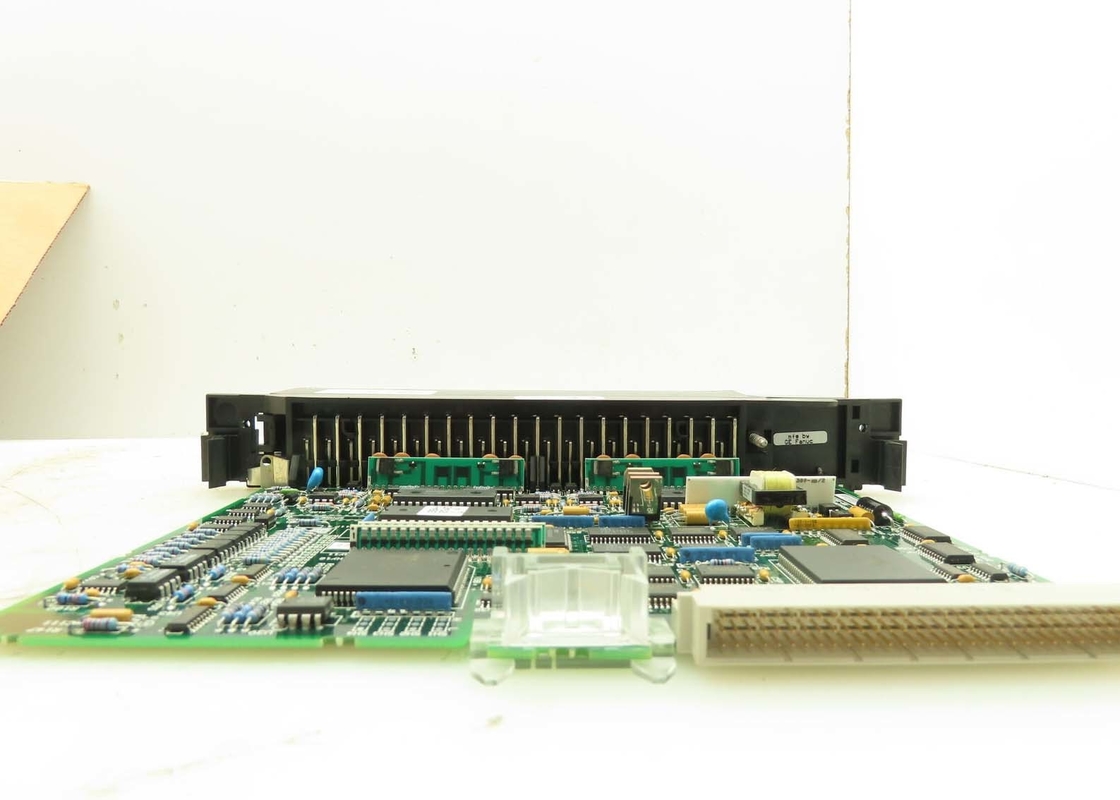

L'IC697ALG320 est un module de haut niveau de sortie analogique et est entièrement compatible avec la série de GE 90-30 modules. La tension et les sorties actuelles sont sur un module simple, et le module de sortie a quatre sorties individuellement configurées pour actuel ou la tension. En plus, le module fournit les sorties bipolaires ou unipolaires. Le système de la sortie analogique IC697ALG320 fournit à des signaux de boucle de courant de 0 à 22,5 milliampères la graduation d'utilisateur individuel sur chaque canal de sortie. Ce système de sortie particulier a une vitesse rapide de mise à jour et n'exige aucun pullover ou interrupteur à positions multiples pour la configuration. Il est également calibré à l'usine avec des données stockées dans la mémoire non-volatile d'EEPROM. La configuration de l'IC697ALG est simple utilisant MS-DOS ou le logiciel de programmation de Windows.
La sortie analogique de haut niveau pour le PLC accepte des données numériques de l'unité centrale de traitement ou d'autres contrôleurs en accédant à la carte mère de PLC. La sortie est alors convertie par un convertisseur de D/A en sorties analogiques jusqu'à dix volts. Le convertisseur de base offre 16 bits de résolution avec le monotonicity mordu par 14. En plus, les sorties sont isolées dans la carte mère ainsi elles sont protégées contre des états équilibrés ou passagers de surtension. Tandis qu'on s'attend à ce que pour que ce système analogue ait des charges de sortie qui flotteront ou attaché au même potentiel, il est conçu pour permettre jusqu'à 0,5 différences de tension de conformité de volts continu entre les sorties. Ceci empêche des courants ou des erreurs de boucle de la terre de se produire. En plus, les sorties fonctionneront correctement en présence d'un grand nombre de bruit de haute fréquence si nécessaires.
Pour relier le module IC697ALG320 des dispositifs d'utilisateur, terminaux de vis d'utilisation sur 40 démontables le bornier terminal qui est monté sur l'avant du module. Toutes les connexions de champ devraient être câblées à la plaque à bornes d'entrée-sortie avec la bonne catégorie, câble protégé tordu d'instrumentation.
| Chaîne de sortie de tension : | -10 à +10 volts |
| Chaîne de sortie actuelle : | 0,0 à 22,2 mA (4 au défaut de 20 mA) |
| Calibrage : | Prémonté à 10 volts +/- 2mV |
| Non des sorties : | 4 sorties |
| Type de module : | Module de sortie d'Analoag |
| Puissance : | + 5 volts@ 1.66A, 150mA de C.C |
| Chaînes de sortie : | Tension : – 10 volts à +10 volts (défaut) de courant : 0,0 mA à 22,5 mA (4 au défaut de 20 mA) |
| Résolution : |
bit 16 avec le monotonicity mordu par 14 312,5 microvolts par étape de LSB sur la tension 0,5 microampères par étape de LSB sur 4 à 20 codes pas absents de mA plus de 16 bits sur la tension. Codes pas absents plus de 15 bits sur le courant. NOTE : L'utilisateur que la graduation peut présenter la granularité dégradée dans la tension de sortie selon les facteurs de cadrage a employé. |
|
Exactitude : Calibrage Fieldcalibrationnotpossible MaximumErrors Linéarités TemperatureCoefficient |
Tension : Prémonté à = 10 volts complets de Ç2.5millivolts. Actuel: Prémontéà4,0 d'Ade de ï demA Ç5 20 de ï de mA Ç 5 et A. Full-scale, avec 24,0 volts continu de champ de tension de côté. Usine de Calibratedat avec des données de calibrage stockées dans la mémoire d'EEPROM. à 25OC (77de) Ç 0,02% de complet au-dessus du négatif entier à la gamme positive. Tension : Ç 25 pages par minute par courant typique d'OC : Ç 50 pages par minute par OC typique |
|
OutputLoading : Tension :
T actuel : |
R : minimum = 2000 ohms C : maximum = 1000 picofarads R : jusqu'à 800 ohms C : maximum = 1,0 microfarads L : maximum = 250 millihenrys |
| t la sortie actuelle devrait être surveillé pour la stabilité avec des changements d'étape utilisant les charges inductives. Il y aura des combinaisons de R, de L, et de C qui ne seront pas stables et exigeront de la capacité supplémentaire sur les terminaux de sortie actuelle de maintenir la stabilité de sortie avec les charges inductives (suivant les indications du followingfigure). | |
| ShortCircuit : | La tension et les sorties actuelles manipuleront un court-circuit continu sans mal et reviendront à la sortie appropriée (sortie une fois shortoccurred) quand le short est enlevé. |
| ConversionRate : |
Alloutputsare a mis à jour le sequentiallyapproximatelyevery 2,0 millisecondes (de maximum) pour chacun des 4 canaux. |
