MARQUE: | GE Fanuc | Modèle: | IC693PWR331 |
---|---|---|---|
SÉRIE: | Série 90-30 | Type de produit: | Module d'alimentation d'énergie |
Type de tension: | C.C | Tension nominale: | 24 volts de C.C |
Tension d'opération: | 38 à 56 volts de C.C | Porte série: | PORT RS485 |
Normes: | CE et UL | Garantie: | 1 an |
Surligner: | 28,8 volts continu de capacité élevée d'alimentation d'énergie,Alimentation d'énergie de capacité élevée RS485 |

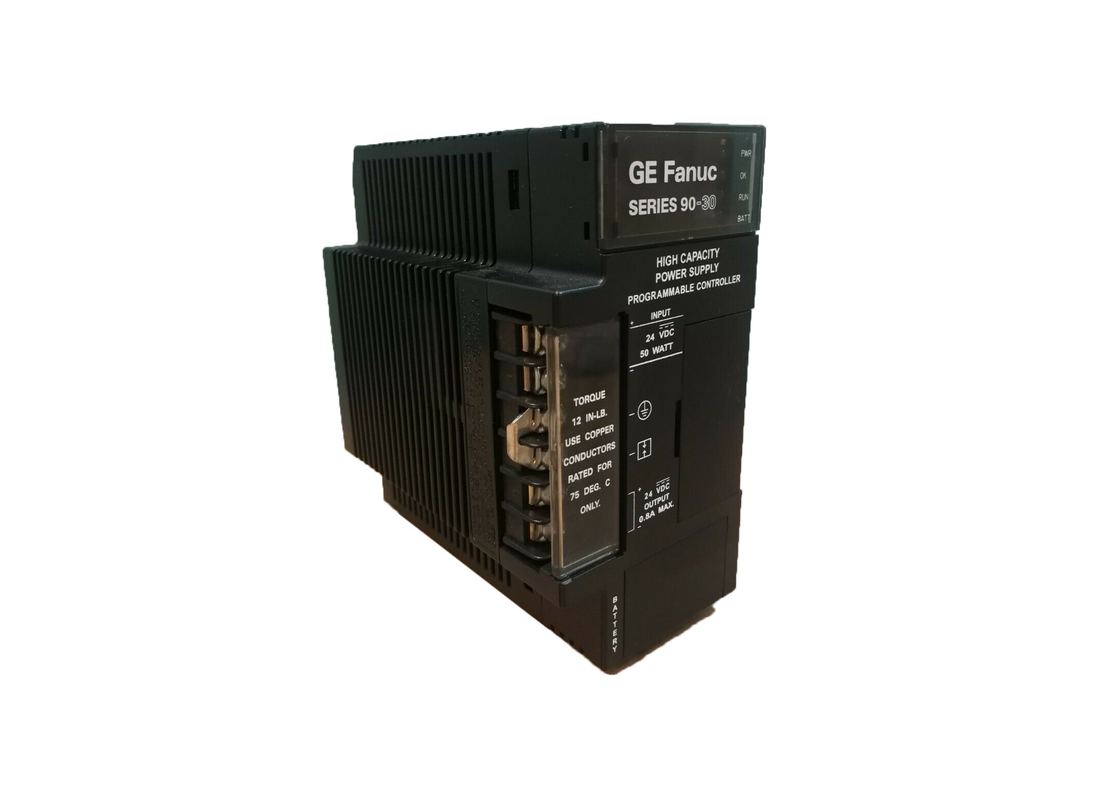

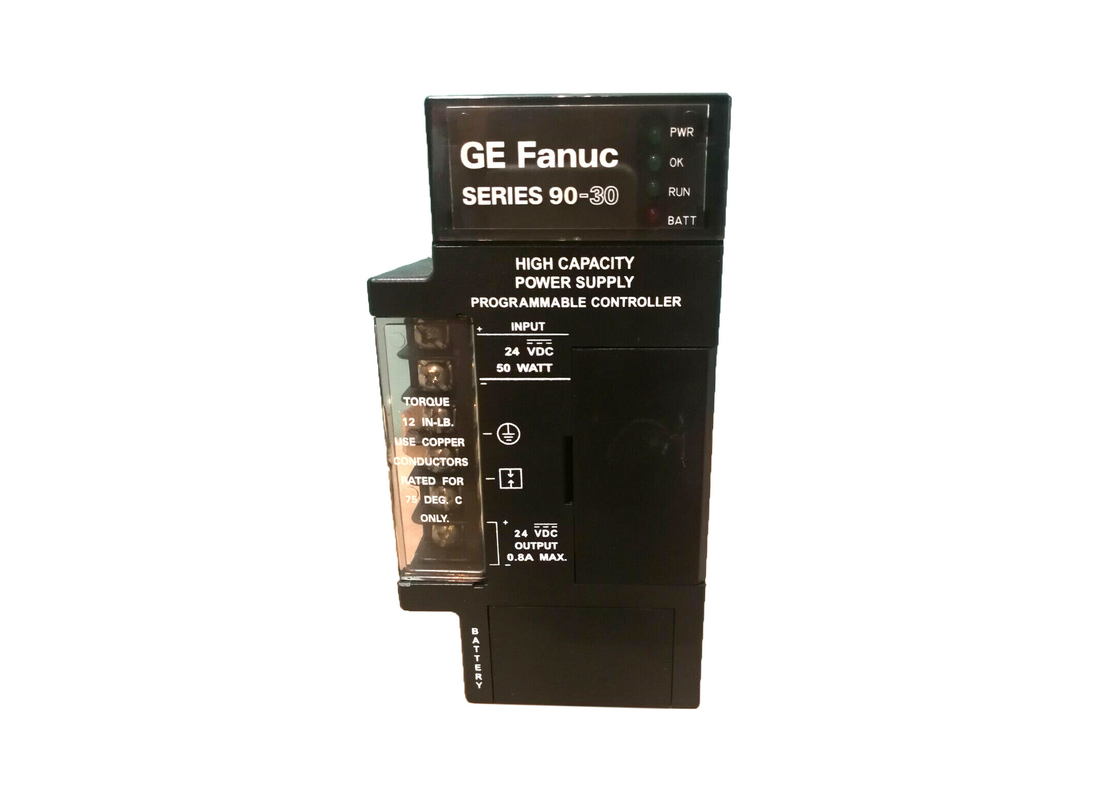

GE Fanuc IC693PWR331 est une alimentation d'énergie de capacité élevée. Cette unité de la série 90-30 coule de l'entrée de C.C. Elle a un éventail de 30 watts et est conçue pour 24 entrées nominales de volts continu. Si utilisé dans les applications qui exigent plus que la capacité actuelle de +5V que fournie par l'approvisionnement standard, l'alimentation de l'énergie IC693PWR331 permettra à chacun des 30 watts d'être consommés de sa sortie de +5 V.
L'unité accepte une gamme de tension d'entrée de 2 volts continu à 30 volts continu et est capable de maintenir toutes les sorties selon des caractéristiques avec des tensions d'entrée aussi basses que 2 volts continu. Qu'étant dit, l'alimentation d'énergie ne commencera pas par des tensions d'entrée initiales moins de 8 volts continu. Trois sorties différentes sont fournies par cet approvisionnement. Le plus petit est de +5 volts continu de sortie. Les autres deux sont de +24 volts continu. Un de ces derniers est des puissances de sortie de relais de +24VDC, qui fournit des séries entières 90-30 circuits de module de relais de sortie. Le bout est isolé +24 volts continu. Typiquement, cette puissance est employée intérieurement par quelques modules ; cependant, elle peut également assurer l'alimentation externe à 24 modules d'entrée de volts continu.
Les utilisateurs peuvent calculer la puissance requise pour leurs applications toutes les fois qu'employant cette unité. Pour commencer, vous devez déterminer toute la charge de puissance de sortie pour chaque module individuel dans le système. Ces caractéristiques sont disponibles dans le manuel d'installation pour la série de PLC IC693. Après, multipliez le de puissance de sortie par 1,5. Ceci te donnera la valeur de puissance d'entrée.
Puis, divisez la puissance d'entrée par la tension fonctionnante de source de calculer la condition de courant d'entrée. Quand vous voulez connaître le courant d'entrée maximum, il est le meilleur d'employer la plus basse tension d'entrée mesurée (ou bien une bonne évaluation !). En effectuant ce calcul, prenez en compte les conditions de démarrage de courant de montée subite. On lui conseille également de permettre à une marge de 10-20% de tenir compte des variations.
Tension évaluée nominale | 48 volts de C.C |
Chaîne de tension d'entrée : | 38 à 56 volts de C.C |
Puissance d'entrée : | 50 W à de toute puissance |
Capacité de charge : | 30 watts |
Emplacement sur des plaques de base : | Fente extrême gauche |
Communication : | Porte série de RS 485 |
Chaîne évaluée nominale de tension d'entrée de tension Course de début |
24 VOLTS CONTINU
18 à 30 volts continu 12 à 30 volts continu |
Puissance d'entrée Irruption actuelle |
50 watts de maximum au chargement complet * |
De puissance de sortie |
5 VOLTS CONTINU : 30 watts de maximum ** 24 relais de volts continu : 15 watts de maximum 24 volts continu ont isolé : 20 watts de maximum NOTE : 30 watts de total maximum (chacune des trois sorties) |
Tension de sortie |
5 VOLTS CONTINU : 5,0 volts continu à 5,2 volts continu (nominal de 5,1 volts continu) 24 relais de volts continu : 19,2 à 28,8 volts continu 24 volts continu ont isolé : 19,2 volts continu à 28,8 volts continu |
Surtension protectrice de limites : Surintensité ; |
5 volts continu de sortie : 6,4 à 7 V 5 volts continu de sortie : 7 un maximum |
Temps de braquage : | minimum de 10 Mme |
Normes | Référez-vous à la fiche technique, au GFK-0867B, ou à la version postérieure pour des normes de produit, et des caractéristiques générales. |
