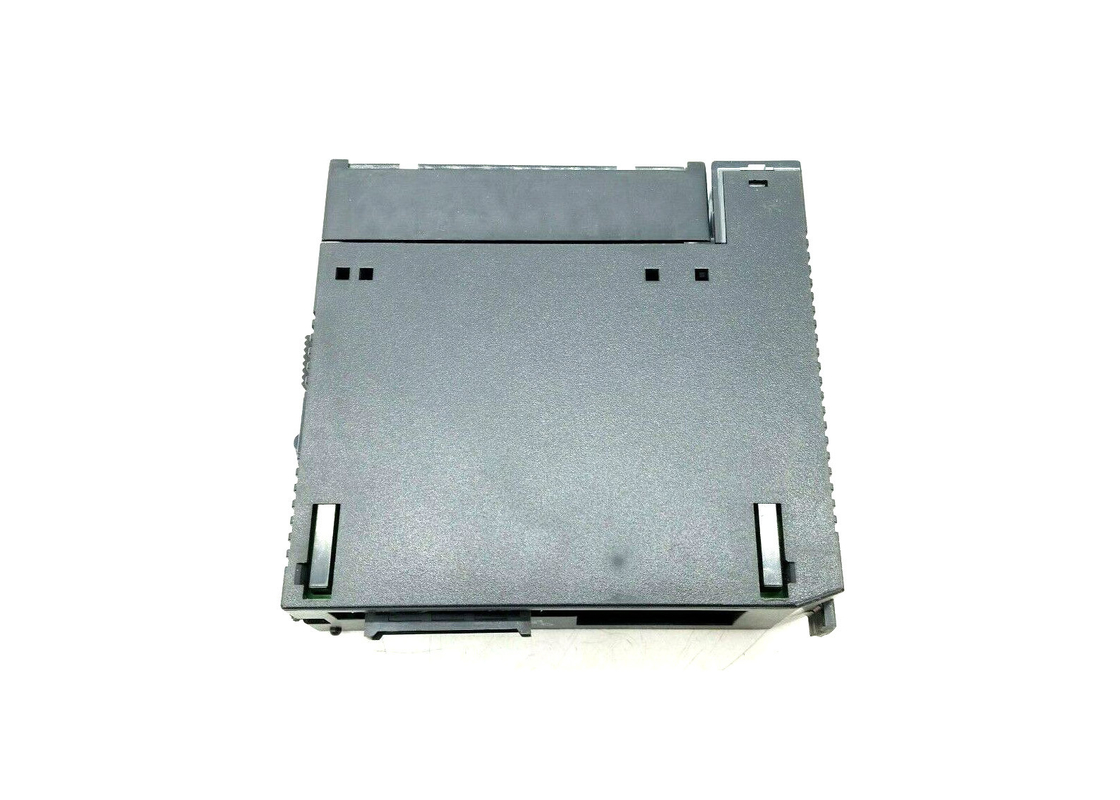

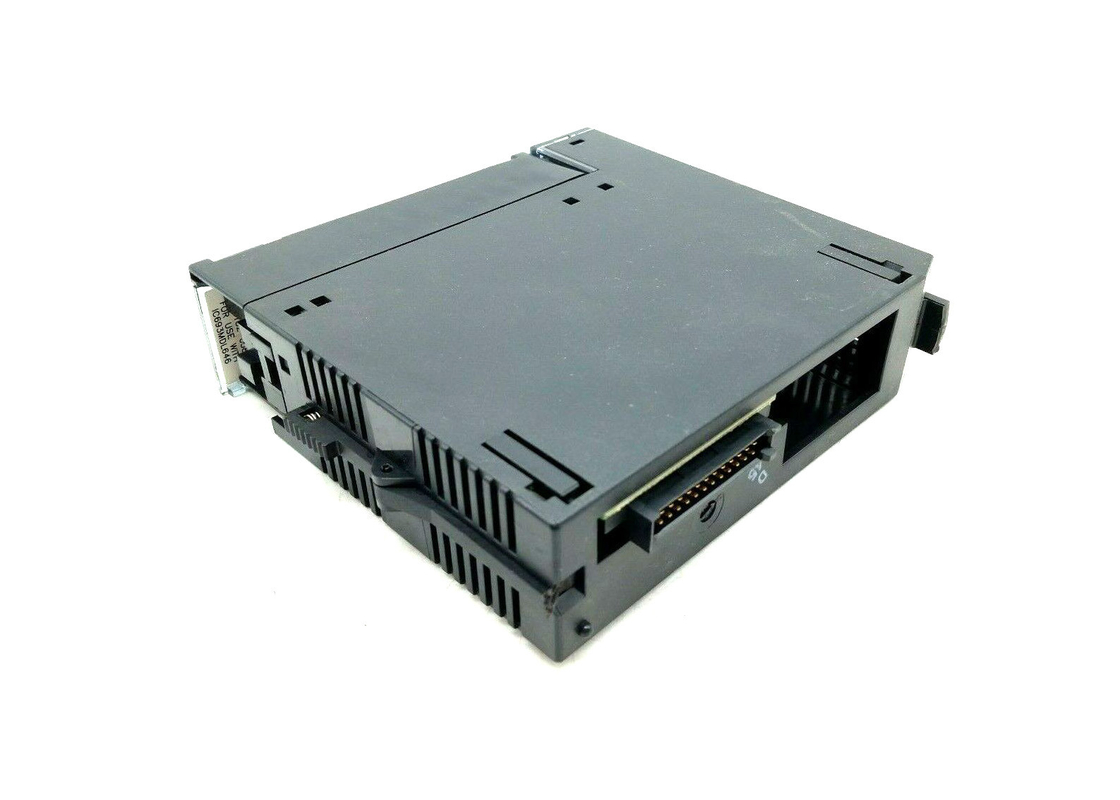

GE FANUC IC693MDL646, positif de C.C 24-Volt/module d'entrée logique négative

GE FANUC IC693MDL646, positif de C.C 24-Volt/module d'entrée logique négative

Description de produit

Le module IC693MDL646 est des 24 modules d'entrée de positif de C.C de volt/logique négative pour les 90-30 séries de contrôleurs programmables de logique. Il vient avecpointsde 16entréedansungroupepartageantunterminalcommundepuissance fournie. L'IC693MDL646 est conçu pour avoir des caractéristiques de logique positive ou de logique négative. Les caractéristiques d'entrée le rendent compatible avec une grande sélection de périphériques d'entrée écrits par l'utilisateur tels que des commutateurs de limite, des boutons poussoirs aussi bien que des commutateurs de proximité. La puissance de courir les dispositifs de champ est normalement assurée par l'utilisateur ou un approvisionnement d'isolement de +24VDC sur l'alimentation d'énergie.

En haut du module, on peut localiser les indicateurs de LED qui montrent le statut "MARCHE/ARRÊT" de chaque point. Le bloc de LED est divisé dans 2 rangées horizontales avec 8 LED vertes dans chaque rangée. La rangée supérieure est marquée d'A1 à A8 (point 1 8) et le fond de B1 à B8 (point 9 16). Il y a une insertion qui va entre la surface intérieure et extérieure de la porte articulée. Vers l'intérieur, on trouvera le diagramme de câblage, et l'identification de circuit est située sur la surface extérieure. Le bord gauche extérieur de l'insertion est bleu de code à couleurs pour montrer un module de basse tension. Ce module peut être installé dans n'importe quelle fente d'entrée-sortie dans un système de PLC de la série 90-30. D'autres caractéristiques incluent une gamme de tension d'entrée du courant de 0 à 30 volts continu et d'entrée de 7 mA. La tension de sur-état est entre 11,5 à 30 V et tension 0 de sur-état - C.C de +5V. l'estimation actuelle de Sur-état est le maximum minimum 1.1mA et hors état de 3.2mA.

Au sujet d'IC693MDL646

Le module IC693MDL646 est GE Fanuc 24 volts de module de C.C classifié sous la série 90-30 des contrôleurs programmables de logique de GE. Le module de C.C de 16 points comporte une construction simplifiée pour le dépannage et l'installation faciles. Le module IC693MDL646 soutient PDA portatif avec le logiciel de logique d'édition de machine de CIMPLICITY qui permet aux utilisateurs de se connecter par interface au contrôleur de PLC. Ce promoteur PDA de logique assure la facilité de la surveillance ou des données changeant, et la capacité de regarder les diagnostics. L'unité vient avec la fonction "Marche/Arrêt" de force et elle peut être configurée par un processus d'installation de machine de simple-à-utilisation qui sauve la productivité de temps et d'augmentations. Le module IC693MDL646 est construit pour assurer la haute performance pour différentes applications point par point par le boîtier de commande intégré de mouvement.

De 90-30 IC693MDL646 24 volts modules de C.C de GE Fanuc il est facile ajuster série la capacité de traitement et ceci le rend facile à s'ajuster. Le module de GE IC693MDL646 peut créer un système puissant sans nécessité de changer le logiciel d'application. À l'aide de la communication d'Ethernet, le module IC693MDL646 fournit un lien en temps réel entre de divers systèmes industriels et différentes parties du plancher d'usine. Ceci garantit que les utilisateurs éprouveront le suivi en temps réel et la facilité du contrôle. Le module IC693MDL646 utilise l'unité centrale de traitement Ethernet-permise et il soutient l'utilisation d'un module d'Ethernet monté au support. Le module IC693MDL646 est construit pour s'assurer qu'il se tient parmi de divers petits dispositifs de contrôle et il offre des options de redondance. Par conséquent, le module IC693MDL646 est une solution industrielle rentable qui est établie pour assurer l'efficacité.

Spécifications techniques

L'information technique

Tension évaluée 24 volts de C.C
Entrez volts de C.C de la chaîne de tension 0 à +30
Entrées par module 16 (un groupe avec un terrain communal simple)
Isolement 1500 volts entre le côté de champ et le côté de logique
Courant d'entrée 7 mA (de typique) à la tension évaluée
Caractéristiques d'entrée
volts de C.C de la tension de Sur-état 11,5 à 30
Volts hors état de C.C de la tension 0 à +5
courant de Sur-état 3,2 minimum de mA
Maximum actuel hors état de 1,1 mA
Sur Mme du temps de réponse 1 typique
Outre de Mme du temps de réponse 1 typique
Puissance : 5V 80 mA (toutes les entrées dessus) d'autobus de 5 volts sur la carte mère
Puissance : 24V 125 mA des 24 autobus d'isolement de carte mère de volt ou
de la puissance écrite par l'utilisateur
