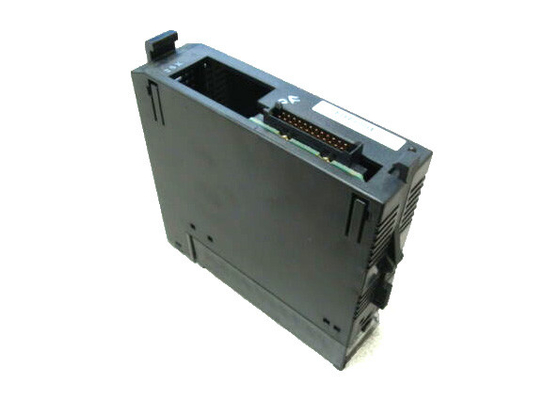

GE FANUC IC693MDL230, C.A. de 120 volts a isolé le module d'entrée, la série 90-30

GE FANUC IC693MDL230, C.A. de 120 volts a isolé le module d'entrée, la série 90-30

Description de produit

GE Fanuc IC693MDL230 est un C.A. de 120 volts a isolé le module d'entrée. Ce produit est fait fonctionner avec le système programmable de contrôleur de logique de la série 90-30.

Il y a un terminal commun simple de puissance fournie sur ce module, qui fournit la puissance pour chacun des 8 points d'entrée. Les points sont isolés et les circuits d'entrée sont les entrées réactives. Car le module a des caractéristiques d'entrée, il est largement compatible avec beaucoup de différents périphériques d'entrée. Par exemple, les utilisateurs peuvent actionner ce module avec des boutons poussoirs, des commutateurs de proximité électroniques et des commutateurs de limite pour appeler quelques uns. Pour actionner ces dispositifs, la puissance doit être assurée au module par l'utilisateur. Naturellement, ceci doit être courant alternatif car les sources d'alimentation CC ne fonctionneront pas avec ce module.

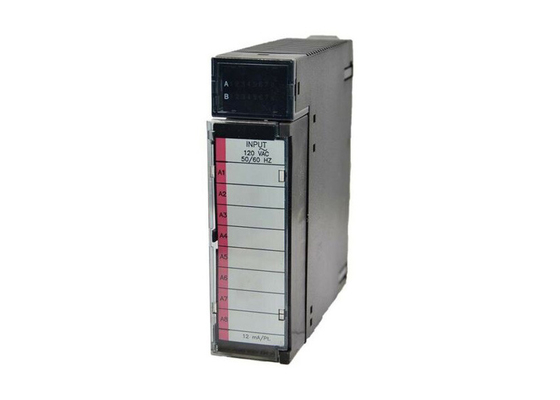

Sur le dessus de l'unité il y a un bloc de LED. Ceci comporte une rangée simple de huit points de LED, qui représentent le statut des huit points d'entrée. Les indicateurs de LED seront verts pendant le fonctionnement normal. S'il y a un problème, ils seront rouges. La porte articulée sur l'unité a une carte de porte, qui peut être glissée par l'espace quand la porte est fermée. La surface extérieure de la carte peut être employée à l'information d'identification de circuit record. Le bord de cette carte a le rayage rouge, qui dénote que c'est un module à haute tension. Les utilisateurs peuvent installer ce C.A. ont isolé le module d'entrée dans n'importe quelle fente d'entrée-sortie de plaque de base pour l'employer dans un système de PLC de la série 90-30.

Au sujet d'IC693MDL230

Le module de GE Fanuc IC693MDL230 est un module d'entrée d'isolement construit en tant qu'élément de la série 90-30. Il a une estimation de tension CA de 120 volts et est conçu pour travailler avec le système programmable du contrôleur de logique de la série 90-30 de GE Fanuc (PLC). Le module vient avec un terminal commun de puissance fournie qui fournit la puissance pour chacun des 8 des points d'entrée. Tous les points sont isolés, et les circuits d'entrée sont les entrées réactives. Avec ses caractéristiques d'entrée, ce module est compatible avec de divers périphériques d'entrée. Par exemple, les utilisateurs peuvent courir ce module à l'aide des boutons poussoirs, des commutateurs de limite, ou des commutateurs de proximité électroniques. Cependant, les utilisateurs doivent fournir la source d'alimentation externe pour que le module puisse utiliser ces dispositifs. Ce module emploie le courant alternatif parce que les sources de C.C de puissance ne fonctionnent pas avec lui.

Le module IC693MDL230 vient avec un bloc de LED sur l'unité qui accueille une rangée de 8 points de LED qui montrent le statut de chacun des 8 points d'entrée. Ces indicateurs de LED tournent vert quand le module est en fonctionnement le fonctionnement normal et le rouge quand il y a un défaut de système. Ce module a une porte articulée avec une carte de porte qui peut glisser par l'espace toutes les fois que la porte se ferme. La surface externe de cette carte peut enregistrer l'information d'identification de circuit. La carte vient avec le rayage rouge de bord qui signifie que le module est un dispositif à haute tension. Les opérateurs peuvent installer le C.A. IC693MDL230 ont isolé le module d'entrée dans les fentes l'unes des d'entrée-sortie de plaques de base dans le système programmable de contrôleur de logique de la série 90-30 qui l'accueille.

Spécifications techniques

L'information technique
