Description de produit

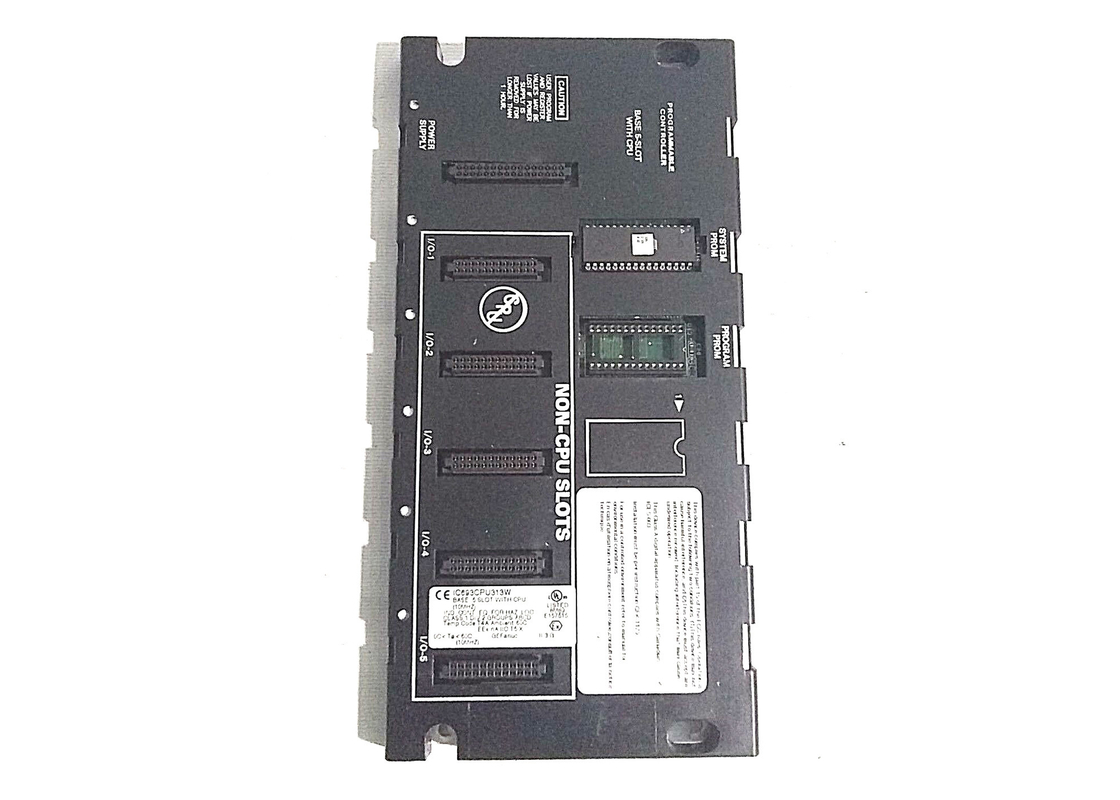

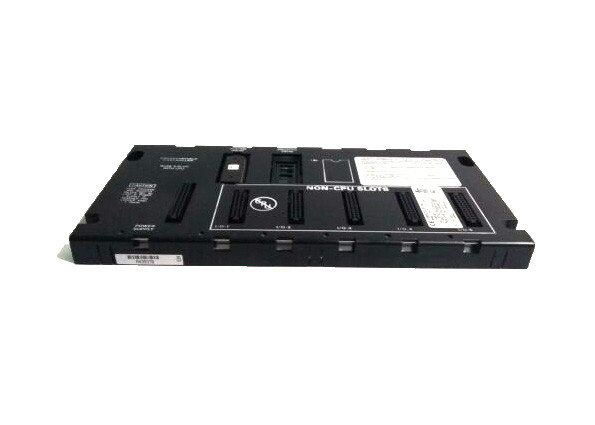

GE Fanuc IC693CPU313 est une unité centrale de traitement incorporée avec une plaque de base encochée par 5 qui contient la plaque de base simple par système. Ce module atteint une vitesse de traitement de 10 mégahertz avec le processeur 80188. La puissance a exigé pour remplir sa fonction est de 5 volts continu et le courant dessiné par ce module est de 430 mA. Ce fonctionnement de ce module arrive à une température ambiante de 0°C à 60 °C.

L'IC693CPU313 est donné en de la mémoire maximum d'utilisateur de 12 KBs pour programmer qui est assignée dans divers types de mémoire. La mémoire d'utilisateur liée à l'entrée analogique (%AI) et à la sortie analogique (%AO) est 64 mots et 32 mots respectivement. Ce module exige 128 bits de mémoire pour la référence de l'état de fonctionnement du système dans laquelle les types de chaque sous-mémoire exige 32 bits. La mémoire est également assignée pour les registres de système (%SR) de 16 mots. La mémoire de registre a également l'espace maximum pour stocker jusqu'à 1024 mots des données. La mémoire liée aux bobines internes (%M) et bobines provisoires de sortie (%T) est 1024 bits et 264 bits respectivement. Le de mémoire centrale dans l'IC63CPU313 est la mémoire globale discrète (%G) qui est 1280 bits.

La communication avec d'autres modules est faite par l'intermédiaire du LAN qui soutient le multidrop. L'IC693CPU313 soutient également les modules facultatifs comme GCM, GCM+, Ethernet, Profibus, PAP, GBC, etc. Le stockage de mémoire utilisé dans ce module sont RAM ou EPROM. Ce module peut réaliser un taux de balayage de 0,6 milliseconds/1K et est équipé de port intégré simple qui soutient le protocole tel que l'esclave de SNP et l'esclave de SNP-X.

L'unité centrale de traitement IC693CPU313 est une unité centrale de traitement incorporée par Fanuc de GE de la ligne de la série 90-30. C'est une carte mère d'unité centrale de traitement avec un module d'unité centrale de traitement incorporé directement dans lui. L'unité centrale de traitement incorporée par IC693CPU313 fonctionne avec une vitesse du processeur de 10 mégahertz et son processeur est un processeur 80188. C'est une unité centrale de traitement de turbo. La plaque de base de l'IC693CPU313 a enfoncé l'unité centrale de traitement a seulement 5 fentes pour des modules (plus 1 fente du côté gauche le côté d'extrême gauche qui est seulement pour accueillir des alimentations d'énergie.) Cependant, elle peut se relier à d'autres genres de plaques de base telles que les plaques de base à distance et les plaques de base d'expansion dans un contrôleur de logique de la série 90-30 ou un PLC programmable, et ces plaques de base fourniront les fentes supplémentaires pour des modules. L'IC693CPU313 a enfoncé l'unité centrale de traitement ne peut pas être relié au PCM et à CCM des dispositifs, mais il peut adapter à la plupart des modules d'option et à modules d'entrée-sortie.

La série de GE Fanuc que 90-30 IC693CPU313 ont enfoncé l'unité centrale de traitement a seulement 1 port de communication. Ce port de communication permet à l'unité centrale de traitement incorporée de communiquer avec d'autres dispositifs par le protocole slave de SNP et le protocole slave de SNP-X. Les types de mémoire que l'IC693CPU313 a enfoncé l'unité centrale de traitement peuvent soutenir pour inclure RAM, et EPROM ou EEPROM pour des applications spécialisées. La gamme de température de fonctionnement ambiante pour cette carte mère incorporée d'unité centrale de traitement est de 0 à 60 degrés de Celsius ou de 32 à 140 degrés de Fahrenheit. Cette unité centrale de traitement ne peut pas soutenir des maths de virgule flottante. La série que 90-30 IC693CPU313 ont enfoncé l'unité centrale de traitement dessine 430 milliampères du courant à 5 volts de C.C de tension de carte mère. Elle peut communiquer avec d'autres modules par un LAN qui soutient une installation de multi-baisse.

Spécifications techniques

Spécifications techniques pour IC693CPU313
