Détails sur le produit:
Conditions de paiement et expédition:
|
| Catégorie: | Émetteur de la température de pression | Type: | Transmetteur de pression |
|---|---|---|---|
| Installation: | Simplifié | entretien: | Réduit |
| modèle: | 3051DP 3051GP | marque: | Emerson-Rosemount |
| Surligner: | émetteur d'écoulement de différence de pression,émetteur de pression absolue |
||

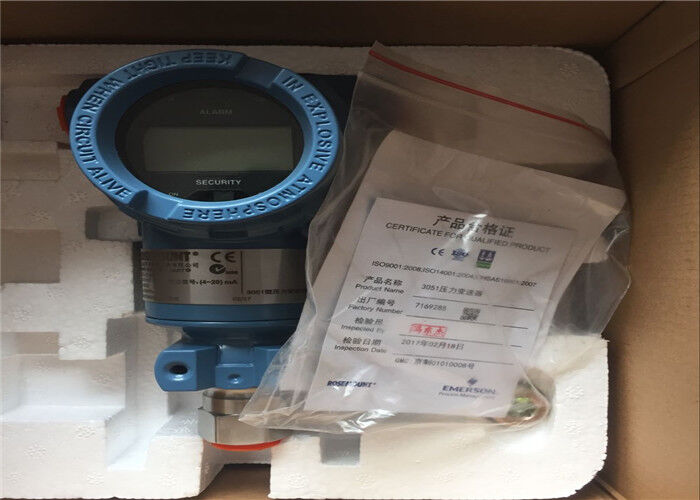

Émetteur futé 3051DP 3051GP de la température de pression d'émetteur de cellules de DP de Rosemount 3051
3051DP 3051GP
Marque : Rosemount
Numéro de type : 3051 3051DP 3051GP
Alimentation d'énergie : 24 C.C DE V
Sortie actuelle : protocole de cerf de 4 - 20 fils de mA 2
Exactitude : +/- 0,1%
Gamme : 0~0.2 kPa à 0~35MPa
interface électrique : 1/2NPT, M20*1.5
Connexion de processus : 1/4NPT ou 1/2NPT
Joint bridé : M20*1.5 » filetage de tuyauterie externe de chandelle du fil 1/2-14NPT
anti-déflagrant : ExdIICT6
Parenthèse : Incurvé ou directement
Nom de produit : transmetteur de pression 3051
| Marque : | ROSEMOUNT |
|---|---|
| Condition : | Pièces |
| Modèle : | 3051DP 3051GP1 |
| Tension d'alimentation (C.C) : | 10.5 - 30 VOLTS CONTINU |
| Calibrage (Minute-maximum) : | 0 - 25 IN-H2O |
| Type : | Pression |
| Poids d'expédition : | 7,95 livres |
| Dimensions d'expédition : | 9,50 x 4,50 x 5,50 po |
| SKU : | D539689 (RÉSEAU NUMÉRIQUE INTÉGRÉ) |
| Catégorie : | Émetteurs |
| Notes supplémentaires : | COUPE DE CONNECTEUR DE SONDE |
3051 indicateurs techniques d'émetteur sont comme suit :
| Modèle de nom | Chaîne de mesure | Rapport de gamme | Exactitude |
| Émetteur 3051CD de différence de pression | 0-0.5inH2O à 2000Psi | 100:1 | 0,075% |
| Émetteur 3051CG de pression indiquée | 0-2.5inH2O à 2000Psi | 100:1 | 0,075% |
| Émetteur 3051CA de pression absolue | 0-0.167Psia à 2000Psi | 100:1 | 0,075% |
| Émetteur 3051TA de pression absolue | 0-0.3-1MPsia | 100:1 | 0,075% |
| Émetteur 3051TG de pression indiquée | 0.3-1MPsig | 100:1 | 0,075% |
| Émetteur de niveau 3051L | 2.5inH2O-8310H2O | 100:1 | 0,075% |
| Émetteur 3051HD de différence de pression | 0-0.62kPa à 13800kPa | 100:1 | 0,075% |
| Émetteur 3051HG de pression indiquée | 0-0.62kPa à 13800kPa | 100:1 | 0,075% |
| Émetteur 3051PD de différence de pression | 0-0.62kPa à 248kPa | 10:1 | 0,05% |
| Émetteur 3051PG de pression indiquée | 0-0.62kPa à 13800kPa | 10:1 | 0,05% |
L'approvisionnement d'alimentation CC Du transmetteur de pression de puissance faible du modèle 3051C 6-12V, la puissance 18-36mW, 4-20mA la sortie, puissance est plus que 200mW. Les sorties 0.8-3.2V et 1-5V sont facultatives.
1, le principe de fonctionnement
Lors du fonctionnement, le diaphragme d'isolement et le fluide remplissant des côtés de pression de ciel et terre transfèrent la pression de processus au fluide de remplissage, et alors le fluide de remplissage transfère la pression au diaphragme de détection au centre du capteur. Le diaphragme de détection est un élément élastique tendu dont le déplacement varie avec de la pression (pour des émetteurs de mesure de généraliste, de la pression atmosphérique est appliquée au côté de basse pression du diaphragme de détection). L'émetteur de pression absolue d'AP, le côté de basse pression maintient toujours une pression de référence. Le déplacement maximum du diaphragme de détection est de 0,004 pouces (0,1 millimètres) et la quantité de déplacement est proportionnelle à la pression. Les plats capacitifs des deux côtés détectent la position du diaphragme de détection. La différence dans la capacité entre le diaphragme de détection et le plat capacitif est convertie en courant correspondant, tension ou signal de sortie numérique de CERF (bus de données à distance accessible à grande vitesse d'émetteur).
2 caractéristiques du produit
·Accomplissez la série d'émetteur
· Chaîne de mesure : 0-0.5inH2O à 6000psig
·Petite structure, fort, antichoc
·Structure modulaire
· Atténuation réglable
· Options multiples pour l'application flexible
·Circuits à faible consommation de courant intelligents, analogues ou
· Connexion et installation électriques : équipé d'un grand choix de connecteurs et de brides de support de processus.
3 spécifications techniques :
1, excellente représentation : 100:1 de rapport de gamme de l'exactitude 0,075%
2, différence de pression : gamme de calibrage de 0.5inH2O à 2000psi
3, pression indiquée : gamme de calibrage de 2.5inH2O à 2000psi
4, pression absolue : gamme de calibrage de 0.167psia à 4000psia
5, diaphragme de processus d'isolement : acier inoxydable, CR de Hastelloy, Monel R, (CD, CG. seulement) et Monel plaqué or
6, design compact, vigoureux et poids léger, facile à installer
Détails d'article :
| Fabricant : | ROSEMOUNT |
| Description de fabricant : |
Ce modèle est des anciennes actions à partir de septembre 2012 Les transmetteurs de pression coplanaires de Rosemount 3051S sont le leader de l'industrie pour le différentiel, mesure, et mesure de pression absolue. La plate-forme coplanaire permet l'intégration parfaite avec des tubulures, des éléments primaires, et des solutions de joint. La série coplanaire de transmetteur de pression 3051S d'instrumentation peut optimiser votre opération dans quatre secteurs critiques : production, qualité, rendement énergétique, et sécurité et environnement. En accroissant la puissance du Rosemount extensible 3051S à travers votre opération entière, vous réduirez au minimum la variabilité de processus, gagnerez une plus grande analyse de processus, réduirez l'entretien et le temps d'arrêt, et satisferez des exigences de réglementation. Ce qui est plus, il est facile pour vos personnes d'employer, s'assurant que vous réaliserez la pleine capacité de votre investissement de mesure.
Avec le Rosemount 3051 et des diagnostics consultatifs de puissance vous pouvez identifier le problème avant qu'il frappe – si dans l'instrument ou n'importe où dans votre boucle électrique. La série de Rosemount 3051S d'instrumentation fournit des mesures précises et fiables chaque fois ainsi vous pouvez réduire l'entretien, pannes, traiter la variabilité, et réaliser des démarrages plus rapides • Exactitude de référence : 0,025% de l'envergure • Stabilité à long terme : 15 ans • Garantie limitée : 15 ans • Rangedown : 200:1 • Représentation totale installée : 0,1% de l'envergure • Diagnostics avancés avec la certification de sécurité de SIL 2/3
Caractéristiques
|
| Condition : | Les NOUVELLES anciennes actions OUVERTES de BOÎTE, quelques boîtes ont les dommages de l'eau, marques sur les unités sont intactes jamais non utilisées. Quelques garnitures pourraient avoir quelques marques sur elles de l'installation à employer sur le projet mais jamais non utilisée |
Caractéristiques :
| Rangedown | Jusqu'au 150:1 |
| Protocole de transmission | 4-20 CERF de mA, ® de WirelessHART, fieldbus de BASE, Profibus, CERF de puissance faible de 1-5 V |
| Chaîne de mesure | Jusqu'(barre 137,89) au différentiel 2000psi, jusqu'(barre 137,89) à la mesure 2000psig, jusqu'(barre 275,79) à l'absolu 4000psia |
| Matériel mouillé par processus | 316L SST, alliage C-276, alliage 400, tantale, alliage plaqué or 400, 316L plaqué or SST |
| Diagnostics | Diagnostics de base, diagnostics de bulletin de renseignements de puissance |
| Certifications/approbations | SIL 2/3 certifiés au CEI 61508 par un tiers indépendant, NSF, la NACE, emplacement dangereux, voient pleines Spéc. pour la liste complète de certifications |
| Matériel mouillé par processus | 316L SST, alliage C-276, alliage 400, tantale, alliage plaqué or 400, 316L plaqué or SST |
| Diagnostics | Diagnostics de base, diagnostics de bulletin de renseignements de puissance |
| Certifications/approbations | SIL 2/3 certifiés au CEI 61508 par un tiers indépendant, NSF, la NACE, emplacement dangereux, voient pleines Spéc. pour la liste complète de certifications |
Type de commande de 3051 séries :
1. Transmetteur de pression coplanaire de Rosemount 3051C
2. Transmetteur de pression intégré de Rosemount 3051T
3. Débitmètre de Rosemount 3051CFA Annubar
4. Débitmètre de contrat de Rosemount 3051CFC
5. Débitmètre d'orifice intégral de Rosemount 3051CFP
6. Émetteur de niveau de Rosemount 3051L
