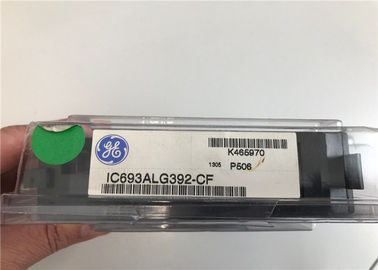

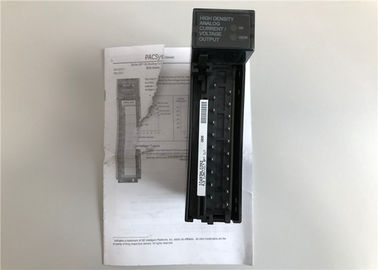

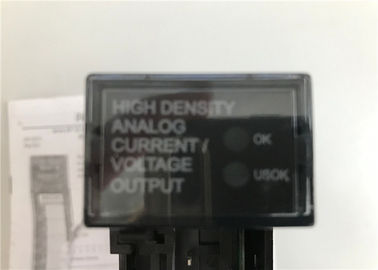

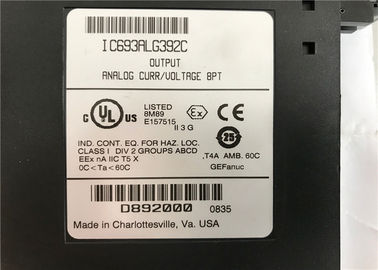

Module d'interface de la puissance IC693ALG392, module d'entrée analogique de PLC simple – fini

Image Grand :  Module d'interface de la puissance IC693ALG392, module d'entrée analogique de PLC simple – fini

Détails sur le produit:

Nom de marque: GE Fanuc
Numéro de modèle: IC693ALG392

Conditions de paiement et expédition:

Quantité de commande min: 1
Prix: negotiable
Détails d'emballage: NOUVEAU dans la boîte originale
Délai de livraison: 2 ou 3 jours de travail
Conditions de paiement: T / T, Western Union
Description de produit détaillée
Lieu d'origine: LES Etats-Unis Marque: GE Fanuc
Model 1: IC693ALG392 Model 2: IC693ALG392C
Model 3: IC693ALG392B Model 4: IC693ALG392-CFA
Model 5: IC693ALG392A Model 6: IC693ALG392-BE
Surligner:

module d'interface analogique

,

module de redondance de diode

Module d'alimentation d'énergie superflu GE Fanuc IC693ALG392 module de sortie analogue de Curr/tension
Chaque canal est capable de convertir 15 à 16 bits (selon la gamme
choisi) des données binaires à une sortie analogique. Chacun des huit canaux est mis à jour chaque 8
millisecondes.

En modes actuels, le module rapporte un défaut de fil ouvert à l'unité centrale de traitement pour chaque canal. Le module peut aller à un dernier état connu quand la puissance de système est interrompue. Tant que l'alimentation externe est appliquée au module, chaque outputwill de maintenir sa dernière valeur ou remise à zéro, comme configuré.

Ce module peut être installé dans n'importe quelle fente d'entrée-sortie de système de RX3i. D'isolement +24 volts continu de puissance

Le module doit recevoir son 24 volts continu de puissance d'une source externe, qui doit être
relié directement au TB du module.
PACSystems RX3i et séries 90-30
Module de sortie analogique de la série 90-30, actuel/tension, 8 la Manche, IC693ALG392
Module de sortie analogique de RX3i, actuel/tension, 8 la Manche, IC694ALG392

Caractéristiques

Nombre des canaux de sortie 1 8 sélectionnables, assymétrique
Chaîne de courant de sortie 0 à 20 mA de 4 à 20 mA et
La tension de sortie s'étendent 0 à 10 V et – 10 V à +10 V
Calibrage calibré à l'usine à .625 µA pour 0 à 20 mA ; 0,5 µA pour 4 à 20 mA ; et .3125 système mv pour la tension (par compte)
Tension d'alimentation d'utilisateur +24 volts continu (nominaux), de source écrite par l'utilisateur de tension
Chaîne de tension d'alimentation externe 20 volts continu à 30 volts continu
Rapport de rejet d'alimentation d'énergie (PSRR)
5 ΜA/V courant-tension (typiques), 10 ΜA/V (maximum)
25 mV/V (typiques), 50 mV/V (maximum)
Ondulation 10% (maximum) de tension de bloc d'alimentation externe
Tension d'alimentation interne +5 volts continu de carte mère de PLC
Taux de mise à jour 8 millisecondes (d'approximatif, chacun des huit canaux)
Déterminé par le temps de balayage d'entrée-sortie, dépendant de l'application.
Résolution : 4 à 20mA : 0,5 µA (1 LSB = 0,5 µA)
0 à 20mA : 0,625 µA (1 LSB = 0,625 µA)
0 à 10V : 0,3125 systèmes mv (1 LSB = 0,3125 systèmes mv)
-10 à +10V : 0,3125 systèmes mv (1 LSB = 0,3125 systèmes mv)
Exactitude absolue : Mode *Current +/--0,1% @ de 25°C complet (77°F), typique
+/--0,25% @ de 25°C complet (77°F), maximum
+/--0,5% de complet sur la gamme de température de fonctionnement (maximum)
Mode de tension +/--0,25% @ de 25°C complet (77°F), typique
+/--0,5% @ de 25°C complet (77°F), maximum
+/--1,0% de complet sur la gamme de température de fonctionnement (maximum)
Tension maximum VUSER – 3 V (minimum) de conformité à VUSER (maximum)
Charge d'utilisateur (mode actuel) 0 à Ω 850 (minimum à VUSER = 20 V, Ω 1350 maximum à
VUSER = 30 V) (chargez moins le Ω de 800 est la température
dépendant.)
Capacité de charge de sortie (mode actuel) 2000 PF (maximum)
Inductance de charge de sortie (mode actuel) 1 H
Chargement de sortie (mode de tension)
Capacité 5 mA (résistance minimum de 2 ohms de K) (1 capacité maximum de charge de sortie de µF)
Isolement, champ à la carte mère (optique) et à l'au sol de cadre
250 VCA de continu ; 1500 VCA pour 1 puissance minute 110 mA de +5 volts continu de PLC d'approvisionnement de carte mère
315 mA de +24 volts continu d'approvisionnement d'utilisateur

Le module de courant d'analogue de 8-canal/sortie de tension ; IC69*ALG392, fournit à jusqu'à huit canaux de sortie assymétriques des sorties de boucle de courant et/ou des sorties de tension. Chaque canal de sortie peut être installé utilisant le logiciel de configuration pour l'un de ces gammes :
0 à +10 volts (d'unipolaire)
-10 à +10 volts (de bipolaire)
0 à 20 milliampères
4 à 20 milliampères

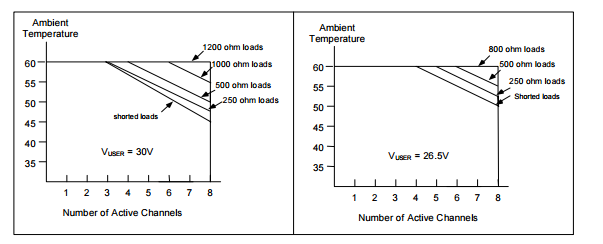

Sorties actuelles seulement
Sorties mélangées de courant et de tension

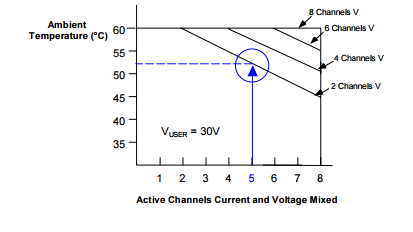

Dans l'exemple montré ci-dessous, les canaux de tension ont 2 charges d'ohm de K et les canaux actuels ont court-circuité des charges. Todetermine la température de fonctionnement maximum pour les sorties mélangées de courant et de tension, choisissent la ligne dans le belowthat de diagramme correspond au nombre de canaux de tension étant employés. Par exemple, un module utilise 2 canaux de tension et canaux 3current. Tous les canaux sont 5, et la température de fonctionnement maximum est approximativement 52.5°C :

Sortie analogue actuelle/tension - 8 la Manche IC693ALG392 le module de courant d'analogue de 8-canal/sortie de tension fournit à jusqu'à huit canaux de sortie assymétriques des sorties de boucle de courant ou des sorties de tension. Chaque canal de sortie analogique est capable de fournir deux gammes de sortie actuelle ou deux gammes de sortie de tension. Chaque canal peut être individuellement configuré pour la gamme de sortie exigée pour votre application.

Le module n'a aucun pullover ou commutateur pour la configuration. Toutes les gammes peuvent être configurées utilisant ou Logicmaster 90-30/20/Micro ou CIMPLICITY commandent la fonction de programmation de configurateur de logiciel, ou le programmeur tenu dans la main de la série 90-30. La gamme de défaut est de 0 à +10 volts. Les gammes configurables de sortie de courant et de tension sont : 0 à +10 volts 10 à +10 volts (unipolaires) des 0 à 20 milliampères (bipolaires) canal des milliampères 4 à 20 de chaque est capable de convertir 15 à 16 bits (selon la gamme choisie) des données (numériques) binaires en sortie analogique pour l'usage selon les exigences de votre application. Chacun des huit canaux est mis à jour toutes les 12 millisecondes. Les données d'utilisateur dans les registres de %AQ sont dans un format de 16 bits de complément de 2 s. En modes actuels, un défaut d'ouvert-fil est rapporté à l'unité centrale de traitement pour chaque canal. Le module peut aller à un dernier état connu quand la puissance de système est interrompue. Tant que la puissance d'utilisateur est appliquée au module, chaque sortie maintiendra sa dernière valeur, ou remise à zéro, comme déterminé par la façon dont vous avez configuré le module. L'information produit importante notent svp l'information produit importante suivante.

Cette version du module de courant d'analogue de 8-canal/sortie de tension exige les versions suivantes de produit pour la compatibilité : Unité centrale de traitement : Versions de progiciels 3,3 4,6 : Si votre unité centrale de traitement a la version de progiciels 3,3 4,6, vous devez choisir 16 % bits I à la configuration. Si cette sélection n'est pas faite, une perte de défaut de module se produira. Unité centrale de traitement : Version 5,0 de progiciels ou plus tard : Si votre unité centrale de traitement a la version 5,0 de progiciels, ou plus tard, alors la configuration de %I acceptera 8 ou 16 % bits I. Logiciel de Logicmaster 90-30/20/Micro : La version 5,00, ou plus tard, est exigée pour configurer le module utilisant la fonction de configuration logiciel de Logicmaster 90-30/20/Micro. Logiciel de gestion : La version 2,00, ou plus tard, est exigée pour configurer le module utilisant la fonction de configuration logiciel de contrôle. 11 11-12 la série 90-30 PLC entrée-sortie module caractéristiques en juillet 2000 GFK-0898F IC693ALG392 actuel/opération en cours chaînes de tension et de modes sortie dans les 4 à 20 données d'utilisateur de gamme de mA est mesurée de sorte que 4 mA correspondent à un compte de 0 et 20 mA correspondent à un compte de 32000. Dans les 0 à 20 gammes de mA, des données d'utilisateur sont mesurées de sorte que 0 mA correspondent à un compte de 0 et 20 mA correspondent à 32000.
